ブーレ LSZH ジャケット 鉱山 炎阻害光ファイバーケーブル 24コア MGTSV
安全な操作のための優れた阻燃性能
高強度で水解耐性のある緩い管
ダブルシールドと単一の装甲設計 強い圧縮抵抗 防水性および抗歯類保護
非織物テープで包まれた緩い管で,水を効果的に遮断する
特殊 な 管 の 詰め込み 化合物 は 繊維 の 信頼 できる 保護 を 保証 し ます
青いPVCまたはLSZHジャケット 炎阻害剤と簡単に識別
柔軟な構造と高い圧縮抵抗により安装が容易
鉱山管の設置に適している
空中での展開に適している
貯蔵温度範囲は-40°Cから70°Cまで
動作温度範囲は -40°Cから +70°C
|
商品名
|
MGTSV 光ファイバーケーブル
|
|
産地
|
広東,中国
|
|
モデル番号
|
MGTSV
|
|
ブランド名
|
JQ |
|
繊維の種類
|
シングルモード ITU-T G652D
|
|
繊維番号
|
2-288コア
|
|
フォースメンバー
|
中央鋼線/FRP
|
|
ジャケットの材料
|
炎を阻害する蓋
|
|

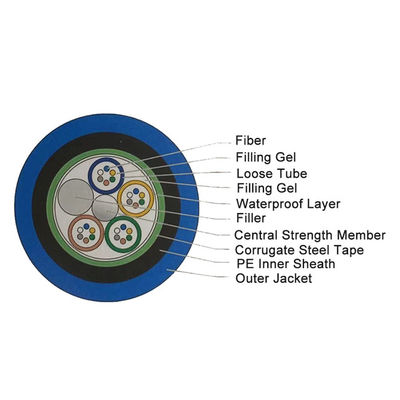

ケーブル構造
|
ストロング・ロース・チューブ
|
|
証明書
|
ISO9001/CE/RoHS/CE
|
|
貯蔵温度
|
-40°Cから+70°C
|
|
適用する
|
導管/アンテナ
|
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
テクニカルデータ
| ケーブルタイプ |
繊維 伯爵さん |
チューブ 填料 |
ケーブル 直径 mm |
ケーブル 体重 kg/km |
ストレイル 強さ 長い/短い N 期間 |
クラッシュ 抵抗力 長い / 短期的に N/100m |
折りたたみ 静的半径 /ダイナミック mm |
|
MGTSV-2~6 |
2~60 | 5 | 12.2 | 156 | 1000/2000 年 | 500/1500 | 15D/30D |
| MGTSV-62~72 | 62~72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-74~96 | 74~96 年 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-98~120 | 98~120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122~144 | 122〜144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-146〜216 | 146~216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |

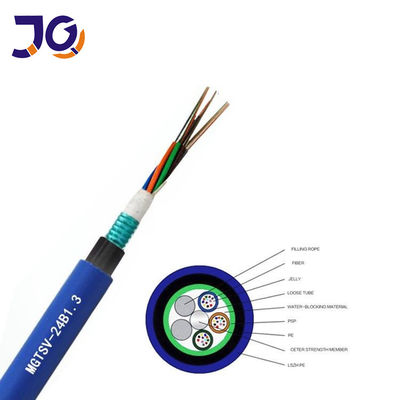

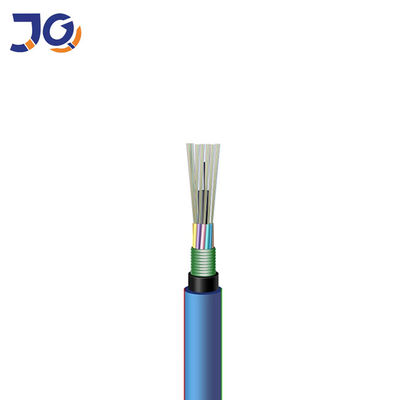

製品画像
梱包&配送
1本の木製のドラムで 1/2/3/4/5km配達日:5~8日
