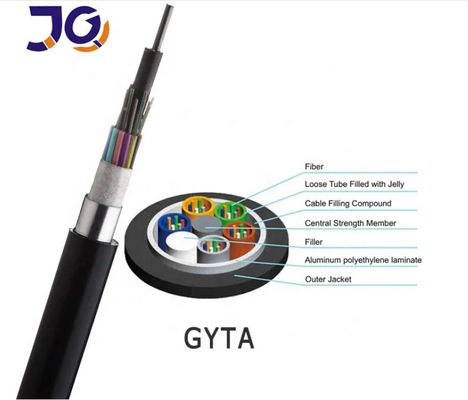

色のG652D繊維収容されている高モジュール PBT ローズ・チューブ安定したトランスミッションと長い使用寿命のために
鎖状の松散管の設計優れた機械的強度と振動や屈曲への耐性を保証します
APL (アルミポリエチレンラミネート) 装甲ケーブルコア強い湿度阻害と環境保護を提供します.
中央鋼鉄線強度帯導管,地下,屋外装置の高張力性能を提供します.
完全に水を遮断する構造ゲルで満たされたチューブとコアで満たされた化合物は 優れた防水性と耐湿性を保証します
耐久性のあるPE外着紫外線耐性,磨損耐性,長期間の屋外での信頼性があります
理想的な管道,パイプライン,地下,長距離通信ネットワーク.
製品説明
他のモデル (単着/二着)
| 繊維数 | 6 | 12 | 24 | 32 | 48 | 72 |
| ケーブル直径 (mm) | 8.8 | 8.8 | 9.0 | 9.0 | 9.0 | 9.2 |
| 容量範囲 (mm) | ±02オーダーメイド | |||||
| ケーブル重量 (kg/km) | 75 | 75 | 75 | 75 | 75 | 75 |
| 緩いチューブ 直径 ((mm) | 1.6 または 20 | |||||
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
メカニカル特性
| 張力 (N) | 長期 | 600 |
| 短期 | 1500 | |
| 圧縮 (N/100mm) | 長期 | 300 |
| 短期 | 1000 | |
| 曲線半径 (D=ケーブル直径) | ダイナミック | 20xD |
| 静的 | 10xD | |
| 温度範囲 (°C) | -20~+70 | |
適用する
外部への適用に適し
