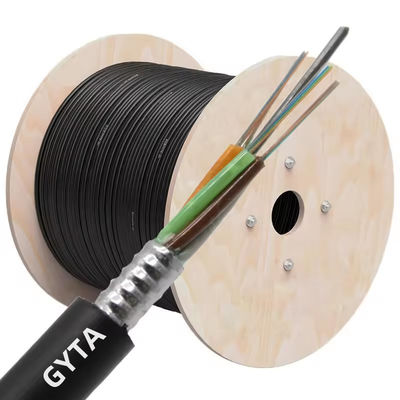

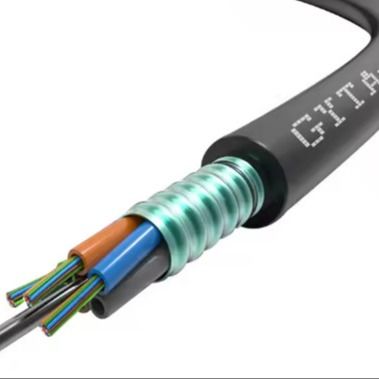

PBTのクローレッド裸繊維 ローズ・チューブ,ストロング・ローズ・チューブ,APL包装ケーブルコア,光ファイバーケーブルG652D PEジャケット,単一の鉄線中央強化,アプリケーション,チャクト
製品 の 特徴 と 利点
耐久 的 な 外部 構造安定した繊維保護のために水阻害ゲル付きのPBT緩いチューブ
強力な機械性能:高張力および圧縮耐性;40°Cから+70°C.
優れた 防水:フル・コア・フィリング;GYTSを追加APL装甲より強い水分阻害のために
紫外線耐性のあるPEジャケット:管や空中装置の長寿命.
G652D 低損失繊維: 帯域幅が高く 遠隔通信も可能です
簡単 に 設置 する安定した引力と迅速な展開を保証します.
他のモデル (単着/二着)
| 繊維数 | 6 | 12 | 24 | 32 | 48 | 72 |
| ケーブル直径 (mm) | 8.8 | 8.8 | 9.0 | 9.0 | 9.0 | 9.2 |
| 容量範囲 (mm) | ±02オーダーメイド | |||||
| ケーブル重量 (kg/km) | 75 | 75 | 75 | 75 | 75 | 75 |
| 緩いチューブ 直径 ((mm) | 1.6 または 20 | |||||
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
メカニカル特性
| 張力 (N) | 長期 | 600 |
| 短期 | 1500 | |
| 圧縮 (N/100mm) | 長期 | 300 |
| 短期 | 1000 | |
| 曲線半径 (D=ケーブル直径) | ダイナミック | 20xD |
| 静的 | 10xD | |
| 温度範囲 (°C) | -20~+70 | |
適用する
外部への適用に適し
