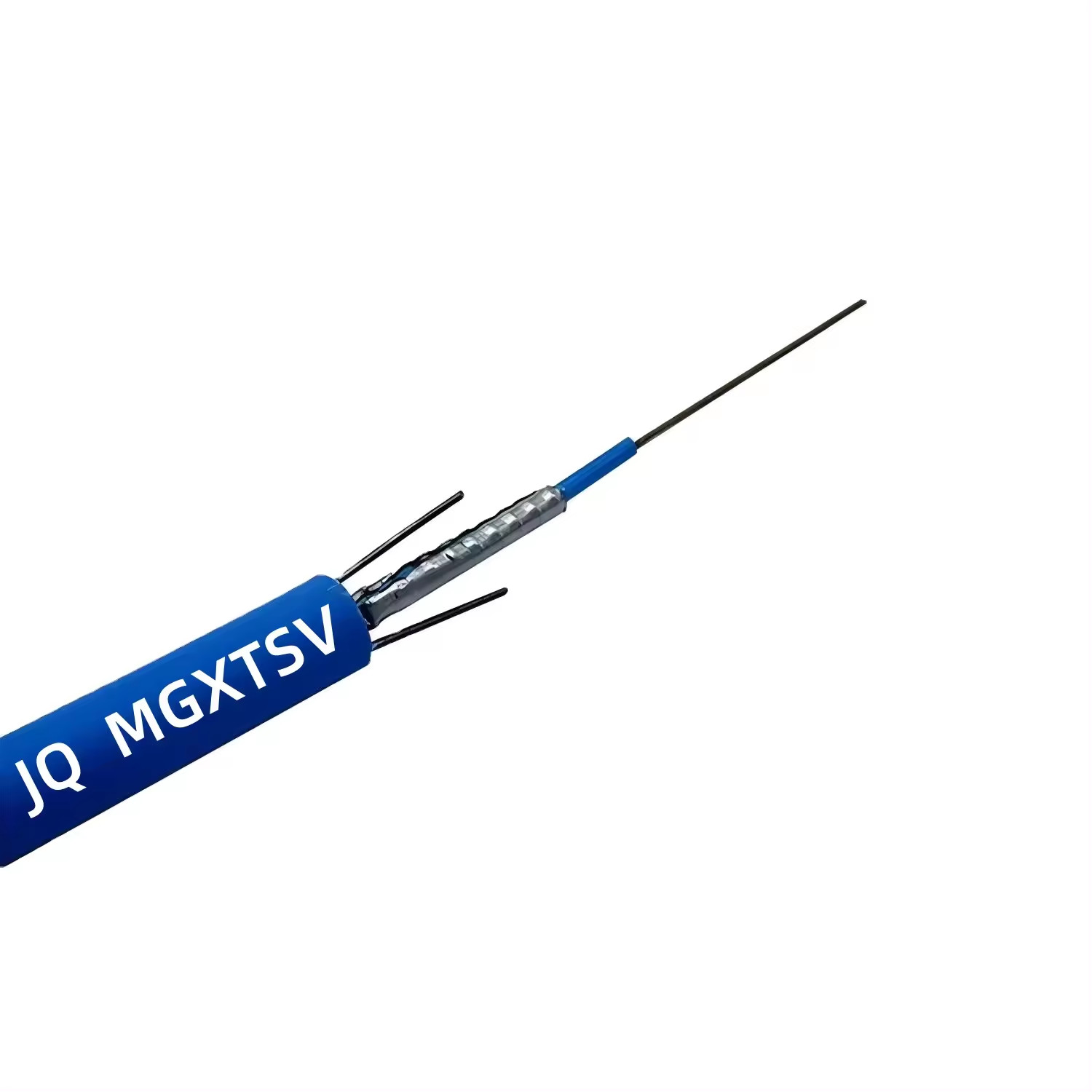

鉱山用炎阻光光ファイバーケーブル MGXTSV
特徴:
耐火性のある設計
高強度水解に耐える緩い管
圧迫 防水 歯ぎしりん 防護 の ため に 双重 の 蓋 と 単一 の 装甲
水を遮る織物のないテープ
保護管の詰め物
青いPVCかLSZHジャケットで簡単に識別できます
柔らかい断裂耐性のある光ファイバーケーブル
|
商品名
|
MGXTSV 光ファイバーケーブル
|
|
産地
|
広東,中国
|
|
モデル番号
|
MGTSV
|
|
ブランド名
|
JQ |
|
繊維の種類
|
シングルモード ITU-T G652D
|
|
繊維番号
|
2〜24コア
|
|
フォースメンバー
|
中央鉄線
|
|
ジャケットの材料
|
炎を阻害する蓋
|
|

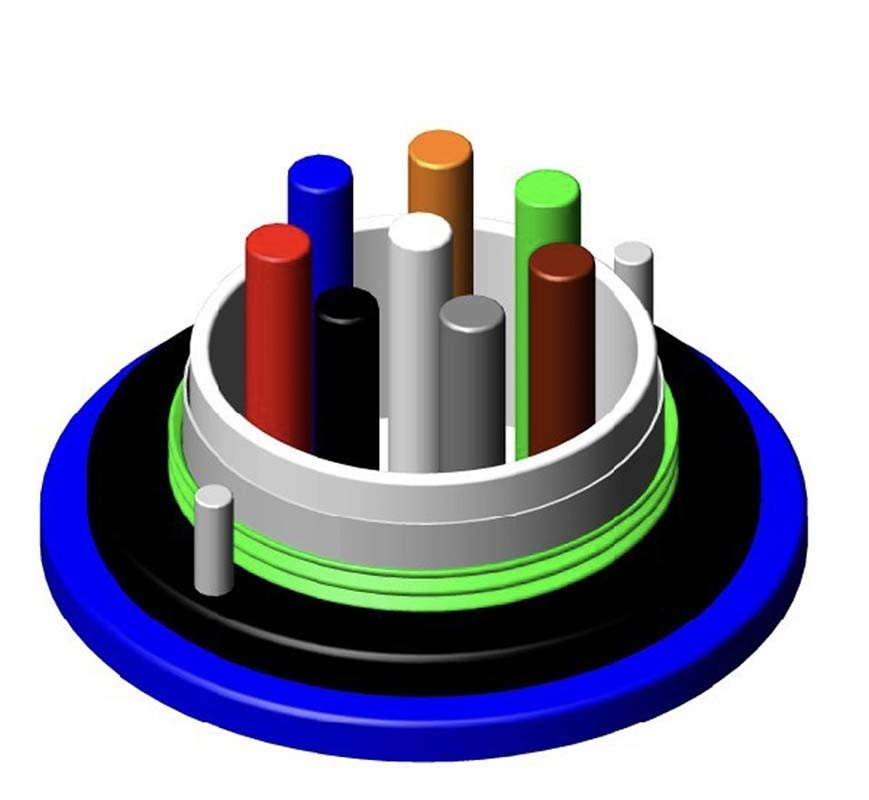

ケーブル構造
|
ユニットチューブ
|
|
証明書
|
ISO9001/CE/RoHS/CE
|
|
貯蔵温度
|
-40°Cから+70°C
|
|
適用する
|
導管/アンテナ
|
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
テクニカルパラメータ
| 繊維 伯爵さん |
ケーブル 直径 (mm) |
ケーブル重量 (kg/km) |
張力強度 長い/短い 期間 (N) |
圧縮抵抗性 長い/短い 期間 (N/100mm) |
折りたたみ 半径 静的/動的 |
| 2〜12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |
サンプルからわかる
適用する
鉱山管 / エリエントに適しています
保存/操作温度: -40°C~+70°C

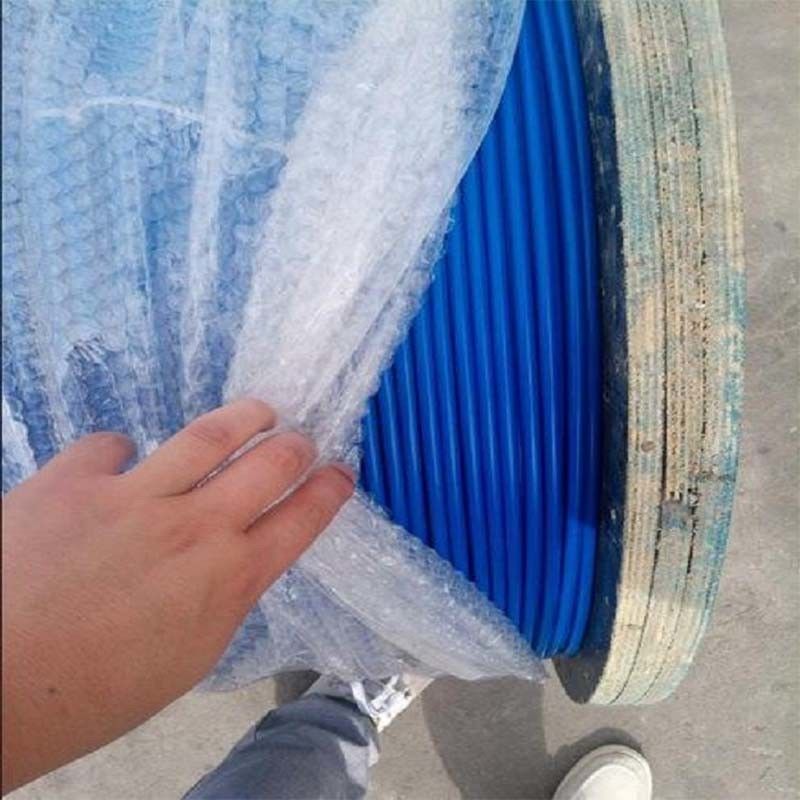

梱包&配送
1本の木製のドラムで 1/2/3/4/5km配達日:5~8日
