96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable for Duct Use

最小注文数量 :	1km	パッケージの詳細 :	木製のドラム
受渡し時間 :	5～8営業日	支払条件 :	L/C、T/T、ウェスタンユニオン
供給の能力 :	1日あたりの30km

起源の場所:	広州、中国	ブランド名:	JQ/OEM
証明:	ISO9001 ROHS CE-EMC FCC SDOC	モデル番号:	GCYFY/GCYFTY

詳細情報
繊維数:	48 96 コア	ファイバータイプ:	シングルモード/マルチモード
ジャケット:	PE/PVC/LSZH/HDPE/MDPE	色:	黒くかオレンジまたはカスタマイズされる
製品名:	エア吹かれたマイクロケーブル	モデル番号:	GCYFY/GCYFTY
長さ:	2kmまたはカスタマイズされた長さ	インストール:	航空またはダクト
ハイライト:	96 core duct fiber optic cable , micro air blown fiber cable , duct use fiber optic cable

製品の説明

96 Core Micro Air Blown Fiber Optic Cable GCYFY/GCYFTY for Duct Installation

Product Description
GCYFY/GCYFTY Micro Air Blown Fiber Optic Cable adopts a non-metallic, armor-free design. It can be installed by air blowing into pre-laid micro ducts. This technology improves pipeline utilization, simplifies installation, and allows easy future expansion.

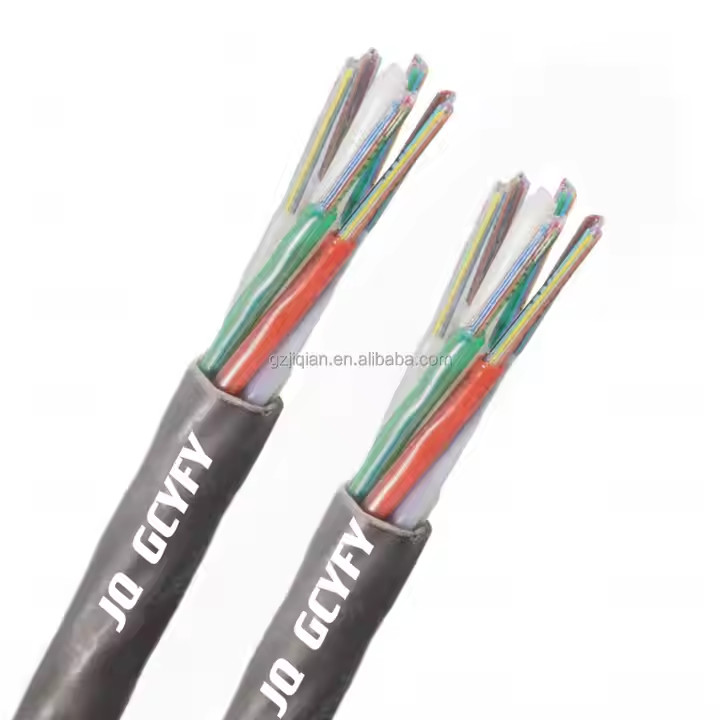

96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable for Duct Use 0

Optical Characteristics

Item	Specification
Fiber type	G.652D
Attenuation
@ 1310 nm	≤0.36 dB/km
@ 1383 nm	≤0.35 dB/km
@ 1550 nm	≤0.22 dB/km
@ 1625 nm	≤ 0.30 dB/km
Cable Cut-off Wavelength(λcc)	≤1260 nm
Zero Dispersion Wavelength(nm)	1300 ~ 1324 nm
Zero Dispersion Slope	≤0.092 ps/(nm2.km)
Chromatic Dispersion
@ 1288 ~ 1339 nm	≤3.5 ps/(nm. km)
@ 1550 nm	≤18 ps/(nm. km)
@ 1625 nm	≤22 ps/(nm. km)
PMDQ	≤0.2 ps/km1/2
Mode Field Diameter @ 1310 nm	9.2±0.4 um
Core Concentricity Error	≤0.6 um
Cladding Diameter	125.0±0.7 um
Cladding Non-circularity	≤1.0%
Coating Diameter	245±10 um
Proof Test	100 kpsi (=0.69 Gpa), 1%

Fiber & Tube Color

Cable Parameters

#	Items	Unit	Parameters
1	Fiber Count		96
2	No of fiber per tube		12
3	No of loose Tubes		8
4	Loose tube Diameter	mm	1.5
5	Central Strength Member	mm	2.5
6	Outer Sheath	mm	6.6
7	No of Ripcords		1
8	Cable Diameter	mm	6.4±0.1
9	Cable Weight	kg/km	40
10	Attenuation 1310 nm	dB/km	≤0.36dB/km
11	Attenuation 1550 nm	dB/km	≤0.22dB/km
12	Chromatic Disperson 1285-1330 nm	ps/nm.km	≤3.5
13	Chromatic Disperson 1550 nm	ps/nm.km	≤18
14	Cable cut-off wavelength	ʎcc	≤1260nm
15	Fiber Cut-off Wavelength	mm	≤1470
16	Zero Dispersion		1300~1324nm
17	Zero Dispersion Slope	ps/nm2 x km	≤0.092
18	Polarization mode dispersion	ps/km	1.0
19	Polarization mode dispersion	ps/km	0.3
20	Mode Field Diameter	µm	1310 9.2 ± 0.4
21	Mode Field Diameter	µm	1550 10.4 ± 0.8
22	Core Cladding Concentricity Error	µm	≤0.5
23	Cladding Diameter	µm	125±1.0
24	Cladding Non -Circularity	%	≤2.0%
25	Coating -Cladding Concentricity Error	µm	≤12
26	Primary Coating Diameter	µm	125±1.0
27	Primary Coating Material (Uncolored)		245± 10µm
28	Fibre Curl Radius	m	R≥4
29	Tensile Strength	N	Installation : 1000 Max. Operation: 600
30	Crush Resistance	N/mm	800/100
31	Impact Strength	N.m	Impact energy:450g*1m; radius of hammer head: 12.5mm; number of impact: 5 No obvious addition attenuation, no fiber break and no cable damage.
32	Torsion		Load: 150N; number of cycles:10; twist angle:±180° No obvious addition attenuation, no fiber break and no cable damage.
33	Kink	mm	1000N/100mm
34	Min. Bend Radius		Loading 25N,25cycles
35	Installation	˚ C	-15˚ C~+60˚ C
36	Operation	˚ C	-35˚ C~+70˚ C
37	Storage	˚ C	-35˚ C~+70˚ C

Product Detail

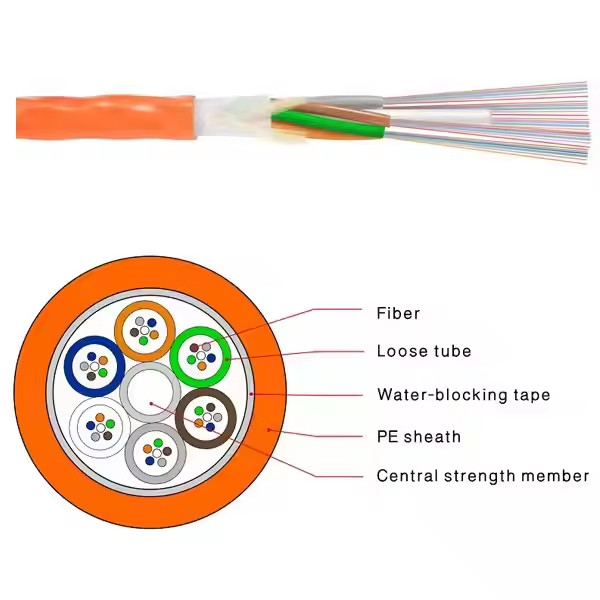

96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable for Duct Use 2

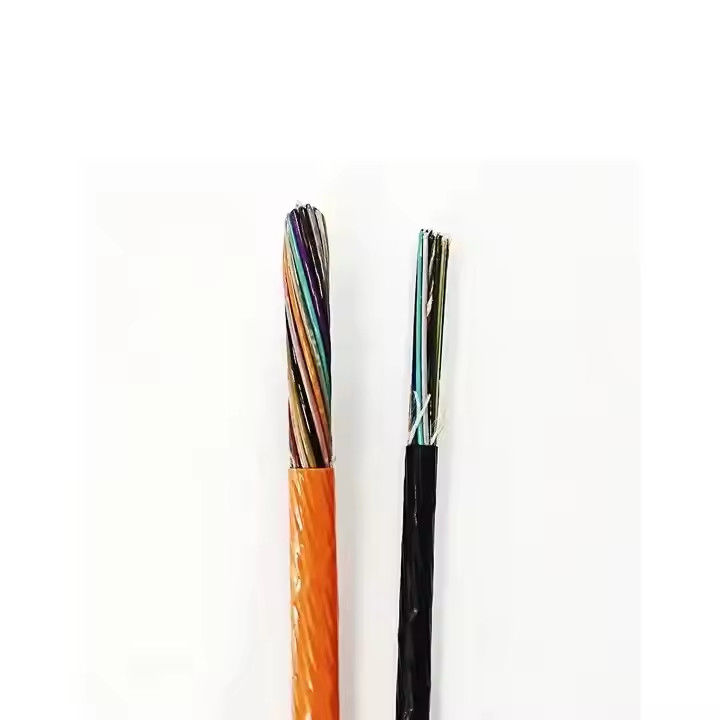

96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable for Duct Use 3

More Product

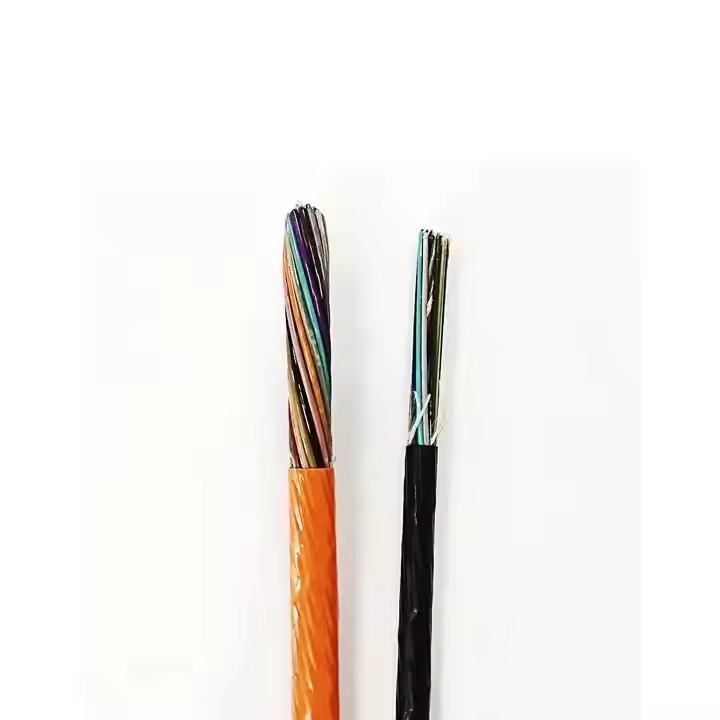

96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable for Duct Use 4
