高品質屋外シングルモード自己支持光ファイバーケーブル 24F G652D GYFTY
製品説明

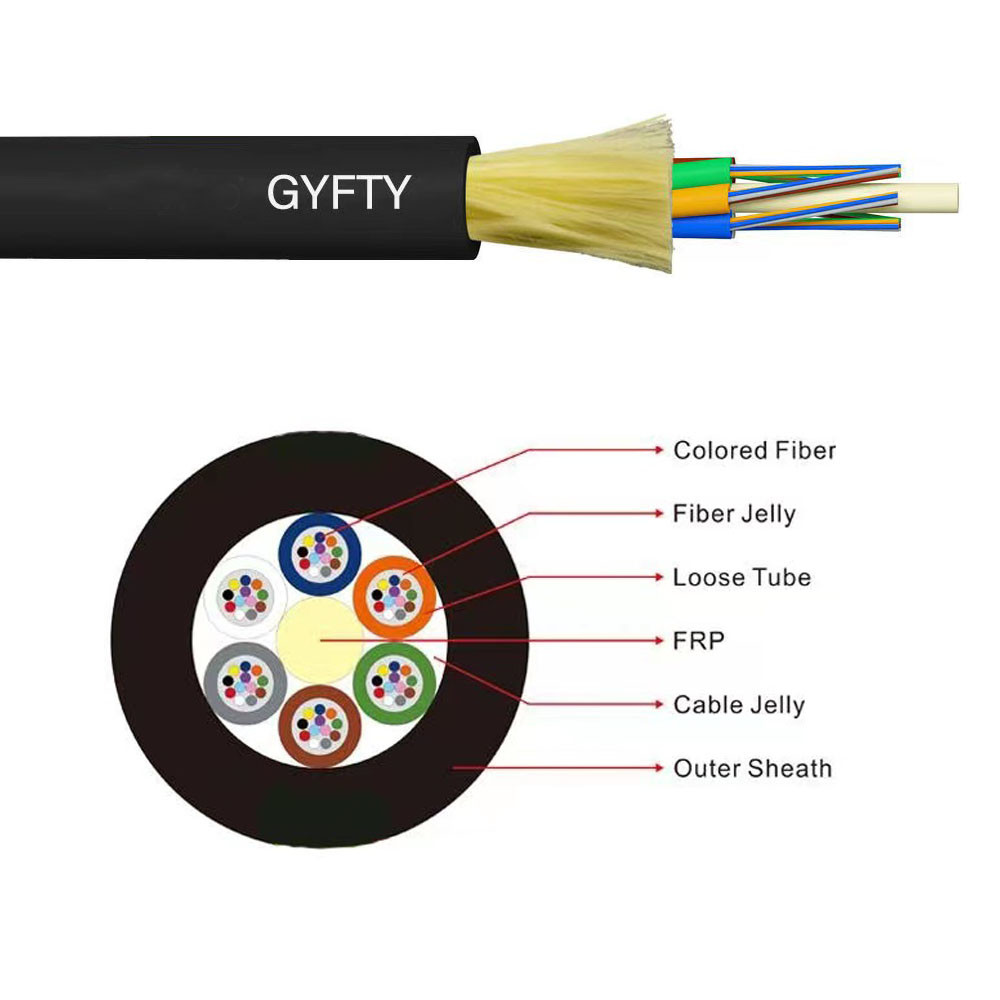

GYFTY光ファイバーケーブルは、高雷リスク、強い電磁干渉、および電力伝送システムを備えた過酷な屋外環境向けに特別に設計されています。中央金属コアを備えた自己支持設計により、追加のメッセンジャーワイヤーが不要になり、設置がより速く、より安全になります。このケーブルは、高い機械的強度と優れた光学的性能を兼ね備えており、都市部と地方の両方のネットワーク展開に信頼できる選択肢となっています。
主な特徴
自己支持設計: 中央金属コアにより、追加のサポートなしで空中設置が可能。
高い機械的強度: 設置中の張力、圧縮、および曲げに耐性があります。
耐久性のあるルーズチューブ: 防水性と高強度材料が、水分や環境ストレスからファイバーを保護します。
ファイバー保護コンパウンド: 特殊な充填コンパウンドにより、安定した光学的性能とファイバーの安全性が確保されます。
耐候性ジャケット: PEシースは、UV耐性、腐食保護、および長期的な屋外耐久性を提供します。
軽量で設置が簡単: 小径設計により、ダクト内または直接埋設での柔軟な展開が可能です。
光学的特性
| 項目 | 単位 | 仕様 | |
| G652D | |||
| モードフィールド径 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| クラッド径 | um | 124.8±0.7 | |
| クラッド非真円度 | % | ≦0.7 | |
| コア-クラッド同心度誤差 | um | ≦0.5 | |
| コーティング径 | um | 245±5 | |
| コーティング非真円度 | % | ≦6.0 | |
| クラッド-コーティング同心度誤差 | um | ≦12 | |
| ケーブルカットオフ波長 | nm | acc≦1260 | |
| 減衰(最大) | 1310nm | dB/km | ≦0.36 |
| 1550nm | dBkm | ≦0.22 | |
技術的パラメータ
| ファイバー カウント |
直径 (MI) |
重量 (KG/KMI) |
最小曲げ半径 | Mlin.張力 (N) |
圧壊 (N/100MMl) |
|||
| 静的 | 動的 | 長期 | 短期 | 長期 | 短期 | |||
| 2-30 | 8.8 | 88 |
10
|
20
|
1500 | 800 | 1000 | 500 |
| 32-36 | 9.0 | 95 | 1500 | 800 | 1000 | 500 | ||
| 38-60 | 9.2 | 98 | 1500 | 800 | 1000 | 500 | ||
| 62-72 | 9.5 | 105 | 1500 | 800 | 1000 | 500 | ||
| 74-96 | 10.5 | 118 | 1500 | 1000 | 1000 | 500 | ||
| 98-120 | 11.8 | 145 | 2000 | 1500 | 1000 | 500 | ||
| 122-144 | 14.2 | 165 | 2000 | 1500 | 1000 | 500 | ||
| 146-216 | 16.3 | 225 | 2000 | 1500 | 1000 | 500 | ||
| 218-240 | 18.5 | 305 | 2000 | 1500 | 1000 | 500 | ||
| 242-288 | 22.7 | 395 | 2500 | 2000 | 1000 | 500 | ||
ヒント：上記のすべてのデータは当社の工場を参照しています。詳細については、Philip（WA：008613422342788）までお問い合わせください。

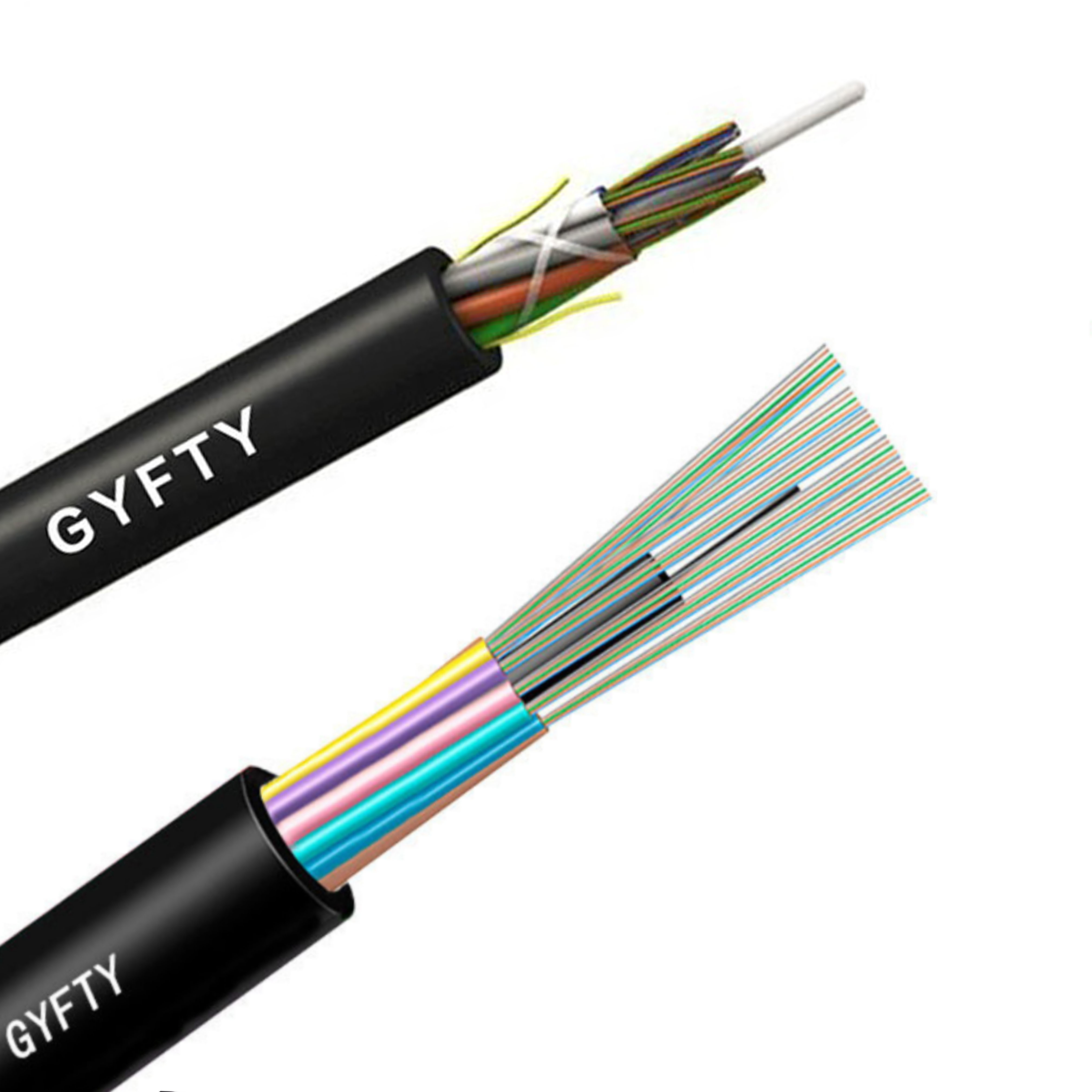

製品の詳細写真
利用可能なファイバータイプ
シングルモード: OS2 9/125 G652D
マルチモード: OM1 62.5/125μm、OM2 50/125μm、OM3 50/125μm 10G、OM4 50/125μm 10G
カスタムファイバータイプはリクエストに応じて提供できます
アプリケーション
高電圧送電線および変電所
屋外空中ネットワークおよび長距離ファイバーリンク
FTTHおよびFTTxブロードバンドアクセスネットワーク
キャンパス、建物間、およびメトロバックボーンネットワーク
高雷または電磁干渉のある地域
利点
過酷な環境条件下での信頼性の高い性能
自己支持設計により、設置コストと複雑さを軽減
最小限のメンテナンスで長寿命
ダクト敷設と直接埋設の両方に適しています
GYFTY-48 C に関する写真
FAQ – 光ファイバーケーブル
1. あなたは工場ですか、それとも商社ですか？
はい、当社は光ファイバーケーブル、MPO/MTPブレイクアウトケーブル、および光ファイバーパッチコードを専門とする専門メーカーです。当社の製品は、ヨーロッパ、南アメリカ、アジアなど、世界中に輸出されています。
2. どのような種類の製品を提供していますか？
当社は、以下を含む幅広い光ソリューションを提供しています:
屋外および屋内光ファイバーケーブル
FTTHドロップケーブルおよびADSSケーブル
屋内装甲および非装甲パッチコード
さまざまな光コネクタとパッチコード（SC、LC、FC、ST、MTP、MPO）
3. 製品にはどのような保証がありますか？
当社のすべての光ファイバーケーブルには、20年間の品質保証が付いており、長期的な信頼性と性能を保証します。
4. 原材料は認証されていますか？
はい。当社は、ISO9001およびROHS認証を取得した信頼できるサプライヤーから調達し、一貫した品質と国際規格への準拠を保証しています。
5. カスタムまたはOEMサービスを提供できますか？
はい、カスタムファイバータイプ、コア数、ケーブル長、ロゴ印刷など、特定のプロジェクト要件を満たすOEMサービスをサポートしています。
6. 品質管理はどのように行っていますか？
当社の製造プロセスには、試作サンプル、インライン検査、および最終テストが含まれており、低減衰、高引張強度、および安定した光学的性能を保証しています。
7. ケーブルはどのような用途に適していますか？
当社のケーブルは、以下に最適です:
屋外空中およびダクトネットワーク
FTTHおよびFTTxブロードバンドアクセス
キャンパスおよび建物間の接続
メトロおよびバックボーンテレコムネットワーク
高雷または電磁干渉のある環境
8. 注文または技術サポートについては、どのように連絡すればよいですか？
メール、WhatsApp、または当社の公式ウェブサイトから直接ご連絡いただけます。当社の営業および技術チームが、見積もり、技術的なアドバイス、およびアフターサービスを提供します。
