耐火性 高強度な鉱山通信ケーブル

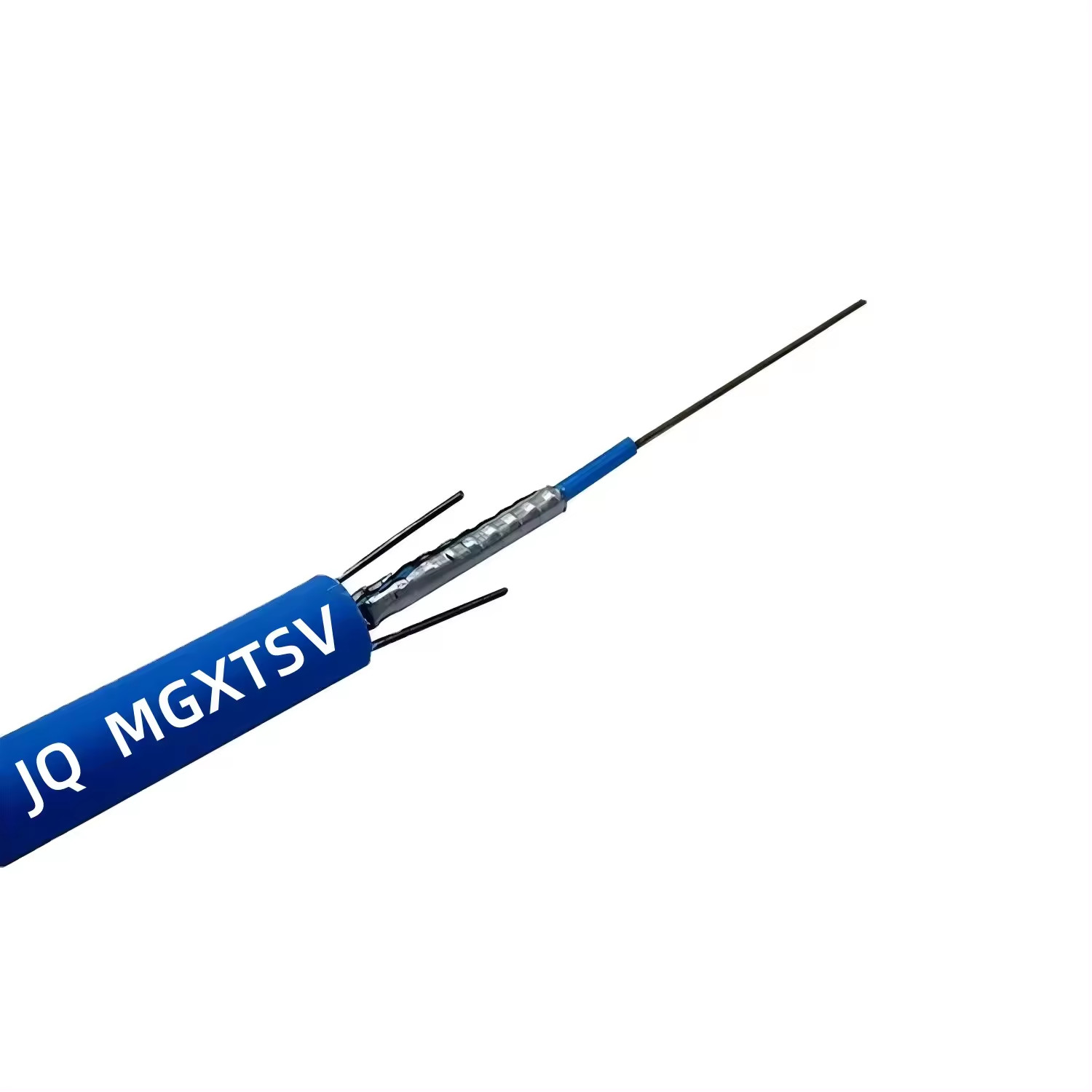

についてMGXTSV / MGTSV 鉱山用耐火光ケーブル地下採掘環境の厳しい要求に応えるように設計されています
250μmの光ファイバーは高モジュールの緩いチューブに水性ゲルで満たされています.
中央の金属強度部品は,より強張性能を提供します.
小型の核数では,強度部位は,追加の保護のためにPEで覆われます.

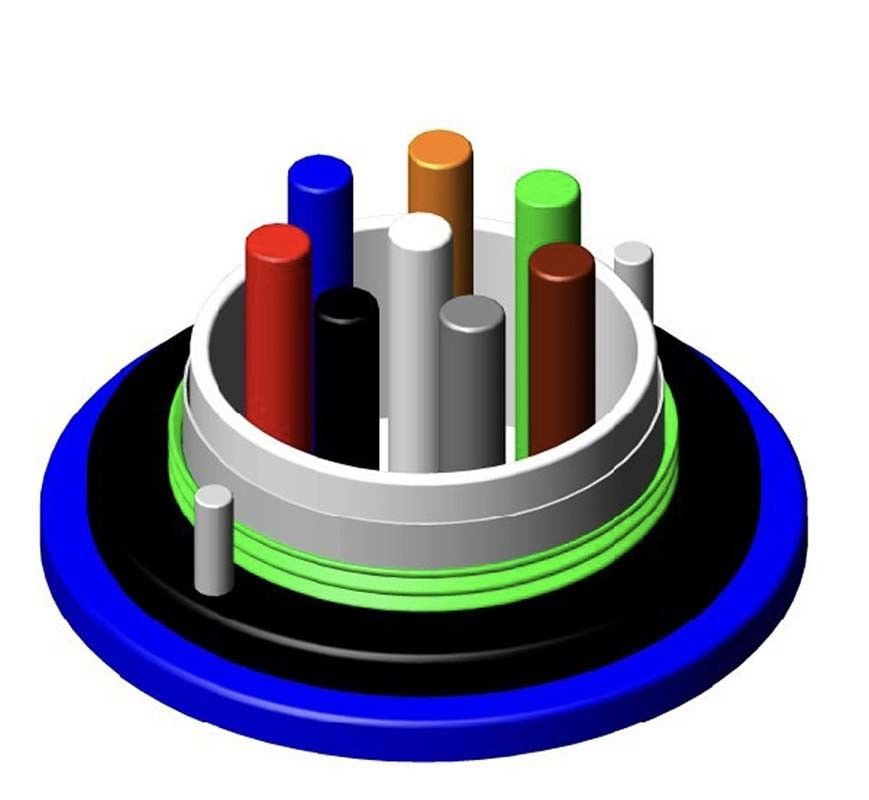

中核の周りに緩い管とフィラーロープが固定され 密集した丸いケーブル構造を作り 水を遮断するインタースティチュアルフィラーが付いています
中核は長さで包まれていますプラスチックで覆われた鋼テープ (PSP)PEの内側カバーと青い耐火性PVC外着優れた耐火性と耐久性のために
このケーブルは標準光ファイバーケーブルのすべての利点を保持するだけでなく専門的な安全性と信頼性石炭鉱業が要求している. 緊急事態でも,通信は安定し,損失を最小限に抑えるのに役立ちます.石炭鉱山安全監督機関鉱山の安全標識を貼っています
優れた機械と熱性能厳しい条件下で安定した動作
優れた水耐性松散 な 管 は,水 を 遮る 材料 で でき,繊維 を 保護 する ため に ゲル で 満たさ れ て い ます.
高圧耐性頑丈な設計により 外部からのストレスに対して耐久性があります
湿気 と ネズミ の 保護PSP鋼テープと特殊な詰め物は,強い防湿性と抗ネズミ性能を提供します.
炎を阻害するジャケット青いPVCシールドは,信頼性の高い防火性を保証し,鉱山安全基準を満たします.
石炭,金,鉄,その他の鉱山地下での安全で安定したデータ転送
厳しい 産業 環境防火・防湿通信ネットワーク
オプティカル特性
|
商品名
|
MGXTSV 光ファイバーケーブル
|
|
産地
|
広東,中国
|
|
モデル番号
|
MGTSV
|
|
ブランド名
|
JQ |
|
繊維の種類
|
シングルモード ITU-T G652D
|
|
繊維番号
|
2〜24コア
|
|
フォースメンバー
|
中央鉄線
|
|
ジャケットの材料
|
炎を阻害する蓋
|
|
ケーブル構造
|
ユニットチューブ
|
|
証明書
|
ISO9001/CE/RoHS/CE
|
|
貯蔵温度
|
-40°Cから+70°C
|
|
適用する
|
導管/アンテナ
|
特徴
鉱山環境での安全性を高めるための優れた耐火性
高強度で水解に耐える緩い管で 長期の信頼性を保証します
二重シールドと単一の装甲設計により 優れた圧迫耐性,防水性,および ネズミ保護が提供されます
水を遮る非織布テープは,湿度耐性とケーブル耐久性を向上させます.
緩い管の内側には特殊なゲル詰めがあり,繊維を最適に保護します.
青いPVCまたはLSZH外着は炎阻害性があり,設置時に簡単に識別できます.
圧縮耐性が高く 柔軟性が高く 操作や敷設が容易になります
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
テクニカルパラメータ
| 繊維 伯爵さん |
ケーブル 直径 (mm) |
ケーブル重量 (kg/km) |
張力強度 長い/短い 期間 (N) |
圧縮抵抗性 長い/短い 期間 (N/100mm) |
折りたたみ 半径 静的/動的 |
| 2〜12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |
サンプルからわかる
適用する
鉱山管 / エリエントに適しています
保存/操作温度: -40°C~+70°C

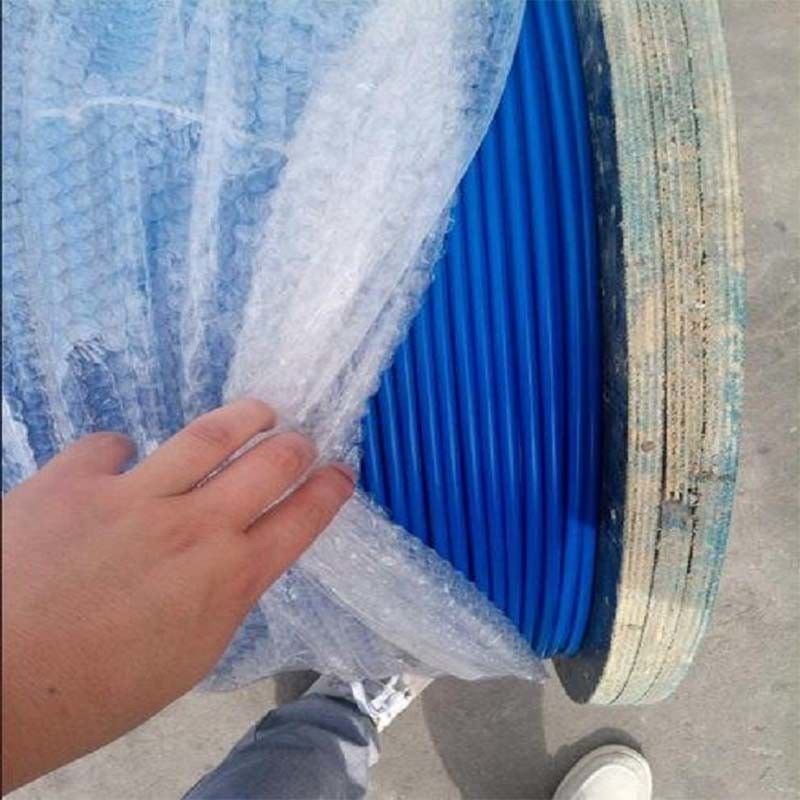

梱包&配送
1本の木製のドラムで 1/2/3/4/5km配達日:5~8日
1MGXTSV 光ファイバーケーブルは何のために使われますか?
MGXTSVケーブルは,特に設計されています炭鉱,金鉱,鉄鉱厳しい条件下でも安定した光通信を提供し,優れた炎阻害性および老鼠防止性があります.
2このケーブルは採掘用として認証されていますか?
そうです 私たちのMGXTSVケーブルは石炭鉱山安全監督局によって認定された産業安全基準の遵守を保証する 公式の鉱山安全標識を掲げています
3MGXTSVケーブルを 炎阻害性にするのは?
この装置は青い耐火性PVCまたはLSZHジャケット防火性を著しく向上させ 緊急時での安全な通信を保証します
4繊維を水や機械的なストレスから どう守るのか?
ケーブルの特徴特殊ジェルで満たされた緩い管,a水を遮るテープ層そしてPSP鋼テープ装甲優れた防水性,粉砕耐性,そして長期耐久性
5このケーブルは ネズミに耐えるのか?
装甲層とダブルシェイプデザインは 強いネズミ対策ケーブルの損傷や費用のかかる保守を防ぎます
6どんなコア数と構成が利用可能ですか?
MGXTSVケーブルは様々なファイバー数 (例えば2~144コア) は,異なるプロジェクト要件を満たすことができます.カスタムされた長さや構成も利用できます.
7OEM/ODMサービスを提供していますか?
そうだ 出来るロゴを印刷して ジャケットの色をカスタマイズしますファイバー数や構造を プロジェクトのニーズに応じて調整します
8典型的な配達時間は?
標準仕様については,通常,3~7 営業日大量またはカスタマイズされた注文は,追加の生産時間を必要とする可能性があります.
