製造 供給 36コア GYTA53 シングルモード光ファイバーケーブル 屋外光ファイバーケーブル

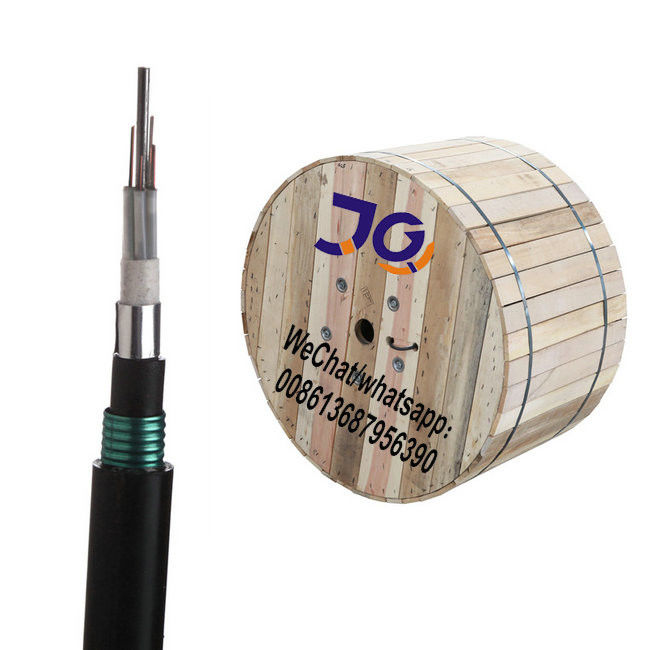

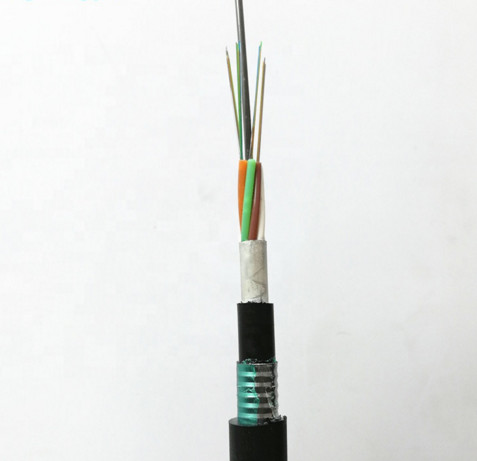

アルミニウム装甲直結光ファイバーケーブル GYTA53
わかったGYTA53 地下直接埋葬光ファイバーケーブル高容量繊維伝送をサポートするために設計され,厳格な設置環境,特に直接埋葬アプリケーションに例外的な適応性を提供しています.288本までの繊維を構成し,S-Z鎖構造を使用するこのケーブルは,困難な展開シナリオでも信頼性の高い性能を保証します.
特徴
わかったメカニカルと熱性能を最適化わかった
ケーブルは様々な環境条件で 優れた構造的整合性を示しています

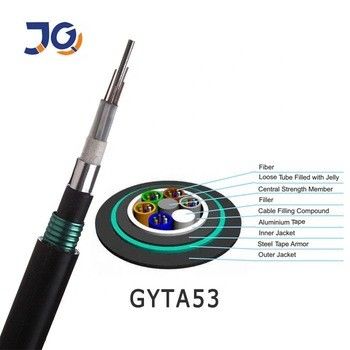

わかった松散型管 の 改良 施工わかった
水に耐えるポリマー材料で作られ 緩い管は 優れた耐久性を保っています各 管 の 中 に 注入 さ れ て いる 粘着 性 の ゲル 化合物 は,水分 の 浸透 に 対し て 繊維 の 完全 性 を 保護 し ます.
わかった軸安定性設計わかった
精密な設計の層構造は,圧縮耐性構造の最適化によって,縦変形リスクを最小限に抑える.
わかった進歩した環境保護わかった
紫外線に耐えるポリエチレンシールドは,太陽光による劣化と液体の浸透に対する二重の保護機能を提供します.
わかった強化された構造部品わかった
適用する
直接採集式に適している.
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
テクニカルパラメータ
|
繊維
伯爵 |
定額
直径 (mm) |
定額
体重 (kg/km) |
許容される拉伸負荷
(N) |
許容される圧縮抵抗
(N/100mm) |
||
|
短期
|
長期
|
短期
|
長期
|
|||
|
2〜30
|
13.2
|
162
|
3000
|
1000
|
3000
|
1000
|
|
32~48
|
13.8
|
175
|
3000
|
1000
|
3000
|
1000
|
|
50~72
|
14.6
|
205
|
3000
|
1000
|
3000
|
1000
|
|
74~96 年
|
16.0
|
230
|
3000
|
1000
|
3000
|
1000
|
|
98〜144
|
17.6
|
285
|
3000
|
1000
|
3000
|
1000
|
|
>144
|
顧客の要求により有効
|
|||||
| ケーブルタイプ | ドラム | ||||
|
高さ (mm) |
幅 (mm) |
内径 (mm) |
長さ (km) |
ドラムタイプ | |
| GYTA53-12 | 950 | 760 | 400 | 2 | 木製の太鼓 |
| GYTA53-24 | 950 | 760 | 400 | 2 | 木製の太鼓 |
| GYTA53−48 | 1100 | 760 | 500 | 2 | 木製の太鼓 |
| GYTA53-96 | 1200 | 760 | 500 | 2 | 木製の太鼓 |
梱包
1/2/3/4kmまたはカスタマイズされた長さ 輸出木製のドラム
