GYFTA53 地下二重ジャケット 非金属装甲光ファイバーケーブル
ケーブル建設

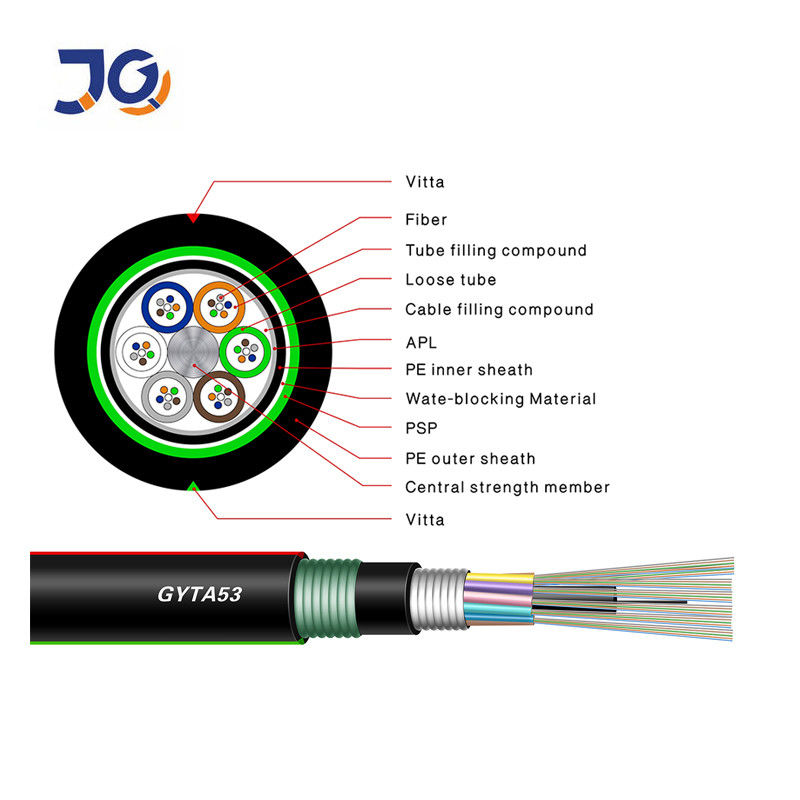

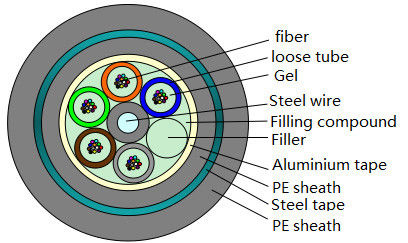

GYFTA53ケーブルは,水性化合物で満たされた高モジュール材料で作られた緩いチューブに250μmの繊維を挿入することによって構築されます.核の中心は非金属強化核 (FRP)ポリエチレン (PE) の層で非金属製の強化コアを挤出する必要があります.
GYFTA53/GYTA53
光学パラメータ
| 50/125μm | 62.5/125μm | Gさん652 | Gさん655 | ||
| 減衰 ((+20°C) | @850nm | ≤3.0dB/km | ≤3.3dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.4dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 帯域幅 (Aクラス) | @850nm | ≥500MHz.km | ≥200MHz.km | ||
| @1300nm | ≥ 1000MHz.km | ≥600MHz.km | |||
| 数値アパルチャー | 0.200 ±0.015NA | 0.275±0.015NA | |||
| ケーブル切断波長 λcc | ≤ 1260nm | ≤ 1450nm |
キャベルの性能
| ポイント | パラメータ | |
| 繊維数 | 24 | |
| 塗装された色繊維 | サイズ | 250μm±15μm |
| 色 | 青,オレンジ,緑,ブラウン,グレー,ホワイト | |
| 緩いチューブ | サイズ | 1.8mm±0.1mm |
| 材料 | PBT | |
| 色 | 青,オレンジ,緑,茶色 | |
| フィルラー | 材料 | PE |
| 色 | ブラック | |
| 中央部隊のメンバー | サイズ | 1.6mm±0.2mm |
| 材料 | リン酸鋼のワイヤ | |
| 装甲式 | 材料 | プラスチックで覆われた鋼条とアルミニウムテープ |
| 外着 | 材料 | PE |
| 色 | ブラック | |
メカニカル・環境特性
| ポイント | ユニット | 仕様 |
| 緊張 (長期) | N | 600 |
| 緊張 (短期間) | N | 1500 |
| クラッシュ (長期) | N/10cm | 1000 |
| クラッシュ (短期間) | N/10cm | 3000 |
| 曲線半径 (ダイナミック) | mm | 20D |
| 傾き半径 (静的) | mm | 10D |
| 設置温度 | °C | -40+60 |
| 動作温度 | °C | -40+70 |
| 貯蔵温度 | °C | -40+70 |
| 繰り返し曲がる | 負荷:250N;サイクル数:30 明らかな補足減衰,繊維断裂,ケーブル損傷がない. | |
| トルション | 負荷:250N サイクル数:10曲がり角:±90° 明らかに加減減弱,繊維断裂,ケーブル損傷がない. | |
OTDR テスト
