2コア 4コア FTTH光ファイバーケーブル GJXH/GJXFH フラットケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
起源の場所: | 広東省、中国 | 適用: | 材料 |
---|---|---|---|
色: | 白黒 | 外装の材料: | LSZH |
中心数: | 1-12 | 強さメンバー: | 鋼線 |
ハイライト: | SM FTTHの繊維光学のドロップ・ケーブル,FTTHの繊維光学のドロップ・ケーブル1KM |
製品の説明

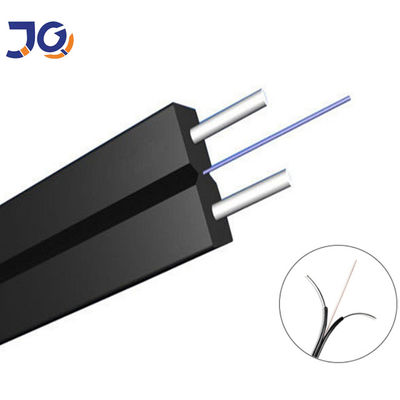

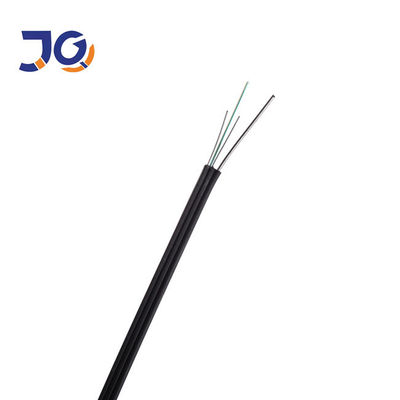

FTTHのドロップ・ケーブル
繊維:SM G657A1/G652D
繊維の計算:1-12
並列ワイヤー:0.45±0.05mm
メッセンジャー ワイヤー:鋼線/FRP/KFRP
ジャケット材料:LSZH
簡単な指定:
挿入損失:≤0.30dB
リターン・ロス:≥50dB
耐久性:≤0.2dB
テスト波長:1310/1550nm
操作の温度:-40℃~ 70℃
特徴
特別な低くねり感受性繊維は高い帯域幅および優秀なコミュニケーション伝達特性を提供する;
2人の平行FRPの強さメンバーは繊維を保護するためにクラッシュの抵抗の良い業績を保障する;
付加的な強さメンバーが引張強さの良い業績を保障するように単一の鋼線かマッサージャー。
単純構造の、軽量および高い実行可能性;
容易にストリップおよびスプライスは、取付けおよび維持を簡単にする
繊維変数
いいえ。 | 項目 | 単位 | 指定 | ||
G657A2 | |||||
1 |
モード分野直径 |
@1310nm | μm | 8.8±0.4 | |
@1550nm | μm | 9.8±0.5 | |||
2 | クラッディングの直径 | μm | 124.8±0.7 | ||
3 | クラッディングの非環状 | % | ≤0.7 | ||
4 | Core-Cladding同心性の間違い | μm | ≤0.5 | ||
5 | コーティングの直径 | μm | 245±5 | ||
6 | コーティングの非環状 | % | ≤6.0 | ||
7 | クラッディング コーティングの同心性の間違い | μm | ≤12.0 | ||
8 | 繊維のカールの半径 | m | ≥4 | ||
9 | ケーブルの遮断波長 | nm | λcc ≤1260 | ||
10 | 分散の価値 | @1550nm | ps/(nm*km) | ≤18 | |
@1288~1339nm | ps/(nm*km) | ≤3.5 | |||
@1271~1360nm | ps/(nm*km) | ≤5.3 | |||
11 | ゼロ分散の波長 | nm | 1300≤λ0≤1324 | ||
12 | ゼロ分散斜面 | ps/(nmの²·km) | ≤0.093 | ||
13 |
分極モード分散 |
PMDリンク設計価値 |
ps/√km | 0.2 | |
最高の個々の繊維PMD |
ps/√km | 0.09 | |||
14 |
Macro-Bendingの損失 |
10turn×15mmの半径@1550nm | dB | ≤0.21 | |
10turn×15mmの半径@1625nm | dB | ≤1.0 | |||
1turn×10mmの半径@1550nm | dB | ≤0.5 | |||
1turn×10mmの半径@1625nm | dB | ≤1.2 | |||
15 | 減少(最高。) | @1310nm | dB/km | ≤0.35 | |
@1550nm | dB/km | ≤0.21 |
GJXH G657A/G652D SM 1の中心FTTHの繊維光学のドロップ・ケーブル1KM
