繊維ケーブルのテスト レポート | ||||||||||||||
製造業者いいえ:JQ12C-2020620001 | ||||||||||||||
プロダクト モデル | GYFTC8Y53-12B1 | 技術標準 | YD/T769-2003 | |||||||||||
テスト項目(1) | 繊維色 | PBTの管1 | 繊維のColor&の減少(α 1310nm≤0.36dB/km、α 1550nm≤0.25dB/km) | |||||||||||
青 | オレンジ | 緑 | 茶色 | 灰色 | 性質 | 赤い | 黒い | 黄色 | 紫色 | ピンク | Verdure | |||
1310 | 0.332 | 0.329 | 0.326 | 0.323 | 0.325 | 0.328 | 0.324 | 0.322 | 0.325 | 0.323 | 0.326 | 0.329 | ||
1550 | 0.191 | 0.184 | 0.182 | 0.183 | 0.197 | 0.186 | 0.184 | 0.197 | 0.186 | 0.193 | 0.192 | 0.187 | ||
PBTの管2 | 青 | オレンジ | 緑 | 茶色 | 灰色 | 性質 | 赤い | 黒い | 黄色 | 紫色 | ピンク | Verdure | ||
1310 | 0.323 | 0.327 | 0.326 | 0.325 | 0.329 | 0.328 | 0.323 | 0.322 | 0.326 | 0.323 | 0.326 | 0.329 | ||
1550 | 0.181 | 0.186 | 0.182 | 0.184 | 0.197 | 0.186 | 0.185 | 0.197 | 0.186 | 0.193 | 0.192 | 0.187 | ||
PBTの管3 | 青 | オレンジ | 緑 | 茶色 | 灰色 | 性質 | 赤い | 黒い | 黄色 | 紫色 | ピンク | Verdure | ||
1310 | 0.322 | 0.329 | 0.328 | 0.323 | 0.327 | 0.328 | 0.323 | 0.322 | 0.325 | 0.323 | 0.326 | 0.329 | ||
1550 | 0.193 | 0.184 | 0.185 | 0.183 | 0.198 | 0.186 | 0.187 | 0.192 | 0.186 | 0.193 | 0.192 | 0.187 | ||
PBTの管4 | 青 | オレンジ | 緑 | 茶色 | 灰色 | 性質 | 赤い | 黒い | 黄色 | 紫色 | ピンク | Verdure | ||
1310 | 0.327 | 0.323 | 0.329 | 0.331 | 0.328 | 0.321 | 0.328 | 0.325 | 0.327 | 0.322 | 0.324 | 0.326 | ||
1550 | 0.191 | 0.195 | 0.181 | 0.194 | 0.181 | 0.186 | 0.181 | 0.183 | 0.189 | 0.193 | 0.191 | 0.196 | ||
テスト項目(2) | 棒径(um) | 9.3±0.7 | 分散の特徴 | ゼロ分散の波長範囲(nm) | 1300-1324 | |||||||||
クラッディングの直径(um) | 125±1 | ゼロ分散斜面の最高(Ps/nm2.km) | ≤0.092 | |||||||||||
中心/クラッディングの同心性の間違い | <1 | 最高の1288-1339の分散係数(Ps/nm.km) | ≤3.5 | |||||||||||
クラッディングの非環状 | <2 | 最高の1271-1360の分散係数(Ps/nm.km) | ≤5.3 | |||||||||||
断ち切られた波長(nm) | <1260 | 最高の1550nm分散係数(Ps/nm.km) | ≤18 | |||||||||||
テスト項目(3) | ケーブルの構造の完全性および出現 | 完全なケーブルの構造、欠陥のない出現 | ||||||||||||
終了するケーブル長(m) | 2000M | 水貫入試験 | パス | |||||||||||
ケーブルO.D. (mm) | 12.2 ±0.2 | 金属の結合性 | パス | |||||||||||
外装の完全性 | 完全 | |||||||||||||
ギガワット | 480KG | 日付 | 6月20.2020日 | 温度 | 35℃ | 湿気 | 65% | |||||||
スタンプ | 結論 | |||||||||||||

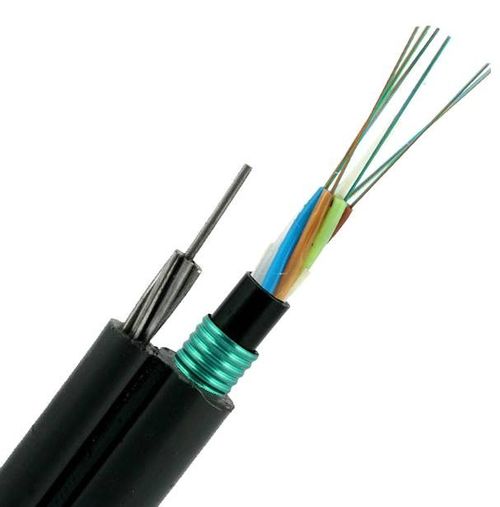

ケーブルの指定 | SM (9/125)、12cores、6cores*2 (PBTの管)、7*1.0mmの鋼線、中央強さメンバーFRP1.6mm、SADJ、GYFTC8Y53 |
サンプル ショー
116KMのイチジク8ケーブルはトラックに荷を積むことである
ケーブルの印
(1)メートル/フィートの徴候;
(2)量そしてタイプの繊維;
(3)ケーブル タイプ;
(4)工場名前;
(5) (年)製造年月日;
(6)他の条件;
印はケーブルの生命の持続期間のために永久的、読みやすい。長さの徴候の精密は1000m±2mよりよい。
