MGXTSV 地下鉱山通信ネットワークにおける光ファイバーケーブル導入事例研究

紹介

信頼性の高い通信インフラストラクチャは,近代的な採掘活動にとって不可欠です.地下鉱山は,安全監視,自動化システム,運営の調整しかし,高湿度,機械的圧力,塵,火事などの厳しい条件は,従来の通信ケーブルにとって深刻な課題となっています.

MGXTSV 光ファイバーケーブル鉱山環境用に特別に設計され,耐火材料と鋼鉄鉄線装甲を搭載し,長期間の信頼性を確保する.このケーススタディは,MGXTSVケーブルが地下鉱山通信ネットワークに成功して安全性と運用効率を向上させる方法を示しています.

プロジェクトの背景

大規模な地下石炭鉱山では 通信インフラをアップグレードする必要がありました

• リアルタイム環境監視
• 高画質のビデオ監視
• 鉱山安全制御システム
• 地下トンネルと表面制御室間のデータ転送

既存の銅基通信ネットワークは,信号の干渉,帯域幅の制限,および地下の厳しい条件による頻繁な損傷に苦しんでいました.

この問題を解決するために エンジニアリングチームはMGXTSV 装甲光ファイバーケーブル新しい地下通信システムの骨組みとして

地下鉱山 の 課題

鉱山に通信ケーブルを設置する際には,いくつかの技術的な課題があります.

極端 な 機械 的 ストレス

鉱山トンネルでは重装備の移動や地面圧力が多くあり 普通のケーブルが損傷します

湿度 が 高く,水 に 晒される

地下環境には湿気や水漏れが多くあり,ケーブルが崩壊する危険性が高まります.

消防 と 安全 リスク

炭鉱には燃える気体や炭灰が含まれるため,耐火性安全基準を満たすため

ネズミ と 擦り傷

トンネル内部のネズミや荒れ果てた表面は,ケーブルジャケットを損傷し,通信障害を引き起こす可能性があります

この課題は,高耐久性,強力な保護,信頼性の高いトランスミッション性能.

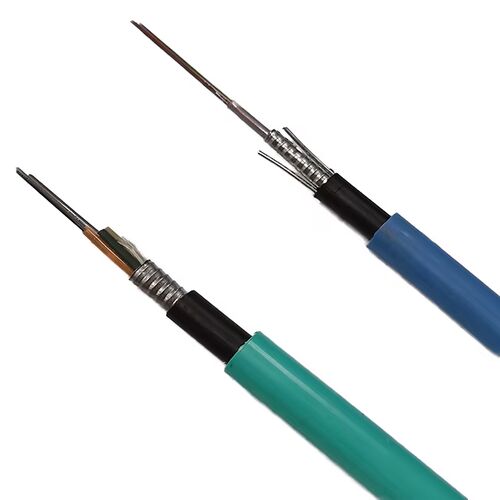

MGXTSV 光ファイバーケーブルソリューション

選択したエンジニアチーム24コアMGXTSV単モード光ファイバーケーブル (G652D)主要なコミュニケーション手段として

基本技術仕様

• ファイバータイプ:シングルモード G652D
• ファイバー数 24コア
• 装甲:鋼鉄鉄線で装甲
• 外着: 鉱山級の炎阻害性シールド
• 構造: 水を遮るゲルで満たされた緩い管
• 設置タイプ:トンネル壁とケーブルトレイの設置

この設計により 地下採掘の用途に必要な機械的強度と環境保護が確保されました

配備プロセス

1ネットワーク計画

エンジニアたちは光ファイバー回線ネットワーク地下監視ステーションや 機器制御室と 地面コマンドセンターを繋ぐ

このネットワークには,以下の項目が含まれました.

• 主幹ケーブルを主トンネルに沿って
• 監視ステーションへの支店接続
• 主要なノードでのファイバー配送ボックス

2ケーブルの設置

MGXTSVケーブルは,トンネル配置に応じて複数の方法を使用して設置されました.

• トンネル壁に沿った固定装置
• 設備の廊下にあるケーブルトレイ
• 交通量が多い地域における保護管

鋼鉄鉄線装甲は,設置と長期間の運用中に優れた保護を提供しました.

3システム統合

光ファイバーネットワークは以下に統合された.

• ガス監視システム
• 地下監視カメラ
• 環境監視センサー
• 鉱業者の通信端末

この結果完全に統合された鉱山通信と監視ネットワーク.

業績の結果

MGXTSV光ファイバーケーブルを導入した後,鉱山会社はネットワークの信頼性と運用効率の著しい改善を達成しました.

ネットワーク の 安定性 を 向上 さ せる

光ファイバーネットワークは電磁気干渉をなくし 長い地下距離を 安定した通信を維持しました

安全 監視 を 強化 する

ガス検出器や環境センサーからのリアルタイムのデータが 表面制御センターに即座に送信できます

維持 費用 の 削減

装甲型MGXTSVケーブル構造により,ケーブル損傷と保守頻度は著しく減少した.

高帯域幅通信

ファイバーネットワークは,高画質のビデオモニタリングと近代的な採掘作業に必要な大規模なデータ送信をサポートしました.

なぜ MGXTSV 光ファイバーケーブル は 鉱山 プロジェクト に 理想 的 な もの です か

この展開事例は,MGXTSVケーブルが地下鉱山通信システムに広く使用されている理由を示しています.

• 鉄線 の 装甲 は 優れた 機械 的 保護 を 提供 し ます
• 燃焼 阻害 性 の 外部 蓋 が 鉱山 の 安全 を 向上 さ せる
• 水 を 遮る 構造 は,湿気 の 環境 で の 繊維 を 保護 し ます
• 強い歯ぎしりや磨損耐性
• 長距離高速光学通信

これらの特徴により,MGXTSV光ファイバーケーブルはミッション・クリティカルな地下通信ネットワークの信頼性の高いソリューション.

結論

この地下鉱山プロジェクトで MGXTSV 光ファイバーケーブルを成功裏に導入したことで 困難な環境でも有効性が示されています従来の通信インフラストラクチャを装甲された光ファイバーケーブルに置き換えることで鉱山会社は著しく改善しましたネットワークの安定性,運用効率,安全監視能力.

デジタル技術が採取され続けるにつれて,光ファイバーインフラストラクチャはスマートマイニングシステム,自動化,リアルタイム監視.

MGXTSV 光ファイバーケーブルは,これらの要求の高い地下アプリケーションに必要な耐久性,安全性,性能を提供します.
