防水48中心500mのスパンOFC ADSSの光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
| 最小注文数量 : | 10キロ | 価格 : | base on requriment |
|---|---|---|---|
| パッケージの詳細 : | 木製ドラムまたは鉄ドラム | 受渡し時間 : | 15日間 |
| 支払条件 : | T/T、ウエスタンユニオン、アリペイ、マネーグラム、L/C | 供給の能力 : | 22500KM/月 |
| 起源の場所: | 広州中国 | ブランド名: | HAISO/Jiqian |
|---|---|---|---|
| 証明: | ISO9001 CE ROHS Rohs | モデル番号: | ADSS-4C/6C/24C/48C/96C |
|
詳細情報 |
|||
| 応用: | 屋外アンテナ/FTTH | 繊維数: | 2～288コア |
|---|---|---|---|
| スパン: | 50m 80m /150m/200m /300m /500m | ファイバー/チューブ: | 4/6/8/12F/12 |
| 強度番号: | FRP、ケブラーアラミド糸 | 構造: | 鎖状ルーズチューブ |
| ジャケットの色: | 黒またはカスタマイズ | 動作温度: | -40℃～+75℃ |
| 繊維の種類: | G652D、OS1、OM1、G655、OM4、OM5 | 梱包: | 2-4km/木製ドラム、カートンボックス、2KM/ドラム、木製ドラム |
| ハイライト: | 96 コア シングル モード光ファイバー ケーブル、ADSS シングル モード光ファイバー ケーブル,ADSS Single Mode Fiber Cable |
||
製品の説明
工場出荷時の価格屋外 ADSS ルース チューブ FRP 12 24 48 72 96 144 コア シングル モード光ファイバー ケーブル
ADSSの説明
全誘電自己支持型光ケーブル (ADSS ) は、すべての媒体材料で構成され、必要なものを含む一種の非金属光ケーブルです。
システム自体をサポートし、パワータワーに直接掛けることができます。主に架空高圧送電線の通信路に使用され、
また、雷が発生しやすい地域、大スパン、およびその他のオーバーヘッド敷設環境の通信回線にも使用できます。自己支持とは、ケーブルを指します
自己強化部材は、重量と外部負荷に耐えることができます。
特徴
・電源を切らずに設置可能
· 優れた AT 性能、AT シースの動作点での最大誘導は 25kV に達することができます
・軽量・小径で氷や風による負荷やタワーへの負荷を軽減
とバックプロップ
・スパン長が大きく、最大スパンは1000m以上
・引張強さと温度の良好な性能
・設計寿命は30年
·応用
ADSS ケーブルの設計時には、架空送電線の実際の状況が十分に考慮されます。110kV未満の架空送電線の場合、
PEアウターシースを採用。110kV以上の動力線はAT外被を適用。アラミド量と撚りの専用設計
プロセスは、さまざまなスパンの需要を満たすことができます。
·基準
ADSS ケーブルは、標準 IEEE P 1222 および IEC 60794-1 に準拠しています。
構造と技術仕様
1.ADSSシングルジャケット
| 繊維数 | 構造 | ファイバー/チューブ |
損失管径 （んん） |
FRP/パッド径(mm) | 外被の厚さ(mm) | 参考文献アウター 直径 （んん） |
参考文献重さ (キロ/キロ) |
|
| PE ジャケット | ATジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7 | 9.8 | 86 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7 | 10.2 | 89 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 | 10.6 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 | 15.2 | 176 | 189 |
ヒント: 上記の表のすべての仕様はおおよそのデータです。詳細な仕様については、
pls は私たちの販売者に連絡。
2.ADSSダブルジャケット
| 繊維数 | 構造 | ファイバー/チューブ |
損失管径 （んん） |
FRP/パッド径(mm) | 外被の厚さ(mm) | 参考文献アウター 直径 （んん） |
参考文献重さ (キロ/キロ) |
|
| PE ジャケット | ATジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
ヒント: 上記の表のすべての仕様はおおよそのデータです。詳細な仕様については、
pls は私たちの販売者に連絡。
|
繊維の種類 |
減衰 (+20℃) |
帯域幅 |
光ケーブルカットオフ波長 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≧500MHz・km | ≧500MHz・km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≧200MHz・km | ≧500MHz・km | --- |
詳細映像ショー
シングルジャケットADSSファイバーケーブル
二重ジャケット ADSS 光ファイバー ケーブル

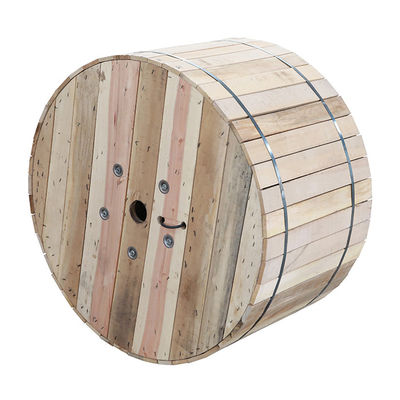

梱包：
1.工場直送ですか？
光ファイバー ケーブル、MPO ブレークアウト ケーブル、光ファイバー パッチ コードを専門とするケーブルの専門メーカーとして。
当社の製品は、主にヨーロッパ、南アメリカ、およびその他の国や地域に輸出されています。
2.主な製品は何ですか?
屋外用光ファイバーケーブル 屋内用光ファイバーケーブル FTTH ドロップケーブル ADSS
屋内装甲パッチコード 光ファイバーケーブル 光パッチコード Sc LC FC ST MTP MPO 光パッチコード
3. 製品の品質保証期間は？
光ファイバーケーブルの20年保証
4. 原材料の証明書はありますか?
私たちは、資格のあるISO9001 ROHS原材料サプライヤーとの長期的な関係協力を構築します
