防水48中心500mのスパンOFC ADSSの光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
繊維のタイプ: | G652D | 適用: | 空気/管 |
---|---|---|---|
コンダクターの数: | 48中心96の中心144core | 構造: | 座礁させた緩い管 |
実用温度: | -40 | +60 C | 中央強さメンバー: | FRP |
スパン: | 80m 100m 200m 300m | ||
ハイライト: | ADSSの光ファイバケーブル12の中心,反齧歯動物ADSSの光ファイバケーブル |
製品の説明

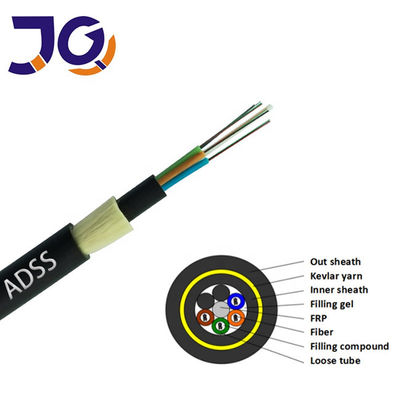

スパン100m 12core屋外ADSS Anti-rodent Fibra Opticaのケーブル
ADSS (全誘電体の自己支持)ケーブルは生きていラインの取付けが要求される時でさえ、配分、また伝達環境の理想的なforinstallationである。
特徴:
1:閉鎖はなしにoffthe力取付けることができる。
2:ExcellentATの性能。作動ポイントofATのジャケットで誘導最高は25kVに達することができる。
3:氷および風によって引き起こされる負荷およびタワーおよび4の負荷を減らす軽量および小さい直径:backprops。
5:大きい径間長および大きいスパンは200mある。
6:良い業績のoftensile強さおよび温度。
7:設計寿命は30年にある。
適用:
空気
構造および技術仕様ADSS-SJ (50-150M):
Ref. Outer 直径 (mm) |
Ref. Weight (kg/km) |
Rec.毎日の最高。 (kN) |
最高の正当 働く張力 (kN) |
壊れ目 強さ (kN) |
強さ メンバー CSA (mm2) |
係数の (kN/mm2) |
熱 拡張 係数 (x10- 6/K) |
適したスパン (NESCの標準、m) |
||||
PEのジャケット | ジャケット | B | C | D | ||||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
構造および技術仕様ADSS-DJ (50-750M)
Ref. Outer 直径 (mm) |
Ref. Weight (kg/km) |
Rec.毎日の最高。 (kN) |
最高の正当 働く張力 (kN) |
壊れ目 強さ (kN) |
強さ メンバー CSA (mm2) |
係数の (kN/mm2) |
熱 拡張 係数 (x10- 6/K) |
適したスパン (NESCの標準、m) |
||||
PEのジャケット | ジャケット | B | C | D | ||||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
注:ADSSケーブルの部分だけテーブルにリストされている。他のスパンが付いているADSSケーブルはEFONから直接尋ねることができる。
テーブルの指定は高さの相違がないし、設置弛みが1%ならという条件で得られる。
繊維の計算は2から72である。繊維の同一証明は国民の標準に従う。
このデータ用紙は契約への参照、ない補足のどれであるただ場合もある。詳細情報のための私達の販売の人々に連絡しなさい。
