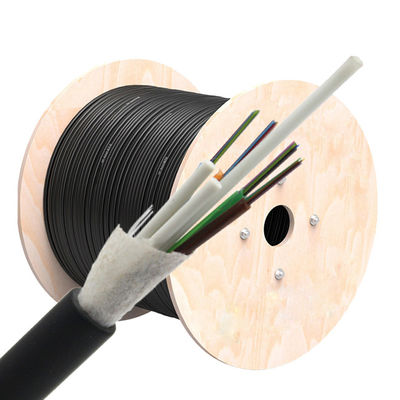

OEM 144の中心の屋外の管GYFTYの空気の光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
繊維のタイプ: | G652D | OEM: | 利用できる |
---|---|---|---|
適用: | 空気/管 | コンダクターの数: | 72/48core /96core |
構造: | 座礁させた緩い管 | 実用温度: | -40 | +60 C |
中央強さメンバー: | FRP | ||
ハイライト: | 空気の48の中心の光ファイバケーブル,GYFTYの光ファイバケーブル,FRPの強さの光ファイバケーブル |
製品の説明
ケーブル構造および変数:
繊維 計算 |
最高。繊維の計算 管ごと |
総単位 計算 (LT + FR) |
ケーブル外装の厚さ (nominal*) |
全面的な直径 (わずか**) |
重量 (およそ) |
mm | mm | kg/km | |||
288 | 24 | 12LT | 1.8 | 18.9 | 300 |
*わずかな外装の厚さは0.2mmによって変わるかもしれない。
**わずかな外の直径および高さは0.2mmによって変わるかもしれない。
繊維の特性:
光ファイバー単一モードの特性(ITU-T Rec。G.652D)
項目 | 指定 |
繊維のタイプ | 単一モード |
繊維材料 | 添加された無水ケイ酸 |
減少係数 @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0.36 dB/km ≤0.32 dB/km ≤0.22 dB/km ≤0.30 dB/km |
ポイント不連続 | ≤ 0.05 dB |
ケーブルの遮断波長 | ≤ 1260 nm |
ゼロ分散の波長 | 1300 | 1324 nm |
ゼロ分散斜面 | ≤0.093 ps/(nmの² .km) |
色彩分散 @ 1288 | 1339 nm @ 1271 | 1360 nm @ 1550 nm @ 1625 nm |
≤3.5 ps/(nm。km) ≤5.3 ps/(nm。km) ≤18 ps/(nm。km) ≤22 ps/(nm。km) |
PMD | ≤0.2 ps/kmの½ |
モード分野直径@ 1310 nm | 9.2±0.4 um |
中心/覆われた同心性の間違い | ≤0.5 um |
クラッディングの直径 | 125.0 ± 0.7 um |
クラッディングの非環状 | ≤1.0% |
第一次コーティングの直径 | 245 ± 10 um |
証拠テスト レベル | 100 kpsi (=0.69 Gpa)、1% |
温度の依存 0℃~ +70℃ @ 1310及び1550nm |
≤ 0.1 dB/km |
ケーブルの曲げ半径:10のxケーブルの直径(操作の間に)
20のxケーブルの直径(取付けの間に)
温度較差:
実用温度範囲 | -40℃への+60℃ |
貯蔵/輸送の温度較差 | -50℃への+70℃ |
設置温度較差 | -30℃への+50℃ |
パッケージの細部:

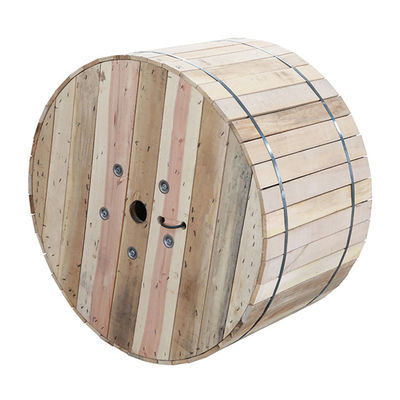

鉄木のドラムかfumugated木のドラム、正常な木のドラム
ドラム サイズは細部容器のための適したのための計算設計することができる
