防水48中心500mのスパンOFC ADSSの光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
繊維のタイプ: | 要求としてYOFCかFiberhome | 繊維の計算: | 4 -144中心 |
---|---|---|---|
色: | 黒い | 長さ: | 2kmまたはカスタマイズされた長さ |
ジャケット材料: | PEまたはの | 名前: | ADSSの光ファイバーケーブル |
強さメンバー: | FRPの中央強さメンバー | 実用温度: | -40 | +60 C |
スパン: | 100/200/300/400m | 取付け: | 空中 |
強さメンバー: | FRP | ||
ハイライト: | 二重ジャケットADSSの光ファイバケーブル,頭上式ADSSの光ファイバケーブル,頭上にすべての誘電性の光ケーブル |
製品の説明

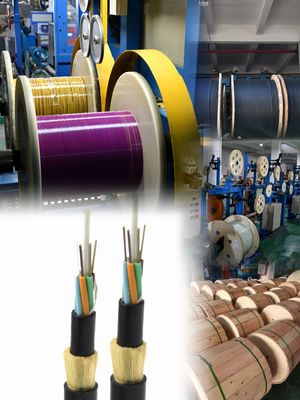

すべての誘電性の頭上式の二重ジャケットADSS Kelverヤーンの光ファイバケーブル
記述
ADSSケーブルは緩く座礁する管である。繊維、250μmは高い係数のプラスチックから成っている緩い管に、置かれる。管は耐水性の満ちる混合物とarefilled。管(および注入口FRP (Fiber Reinforced Plastic)のまわりで密集した、円ケーブルの中心に非金属中央強さメンバーとして)座礁する。ケーブルの中心が満ちる混合物で満ちていた後。それは薄いPE (ポリエチレン)の内部外装で覆われる。aramidの座礁させた層の後でヤーンは強さメンバーとして内部外装に加えられる、ケーブルはPEとまたは(anti-tracking)外の外装で完了する。
特徴
抵抗を押しつぶせば水密ケーブルを保障する柔軟性、Theの続く手段は取られる
満ちる100%ケーブルの中心Looseの管の詰物の混合物
よい機械および温度の性能
抵抗力がある加水分解である高力緩い管
特別な管の詰物の混合物繊維の重大な保護を保障するため
中央強さメンバーとして単一のFiber Reinforced Plastic
適用
Aerial Laying方法のために適した
貯蔵/実用温度:-40℃~+70℃
光学特徴
項目 | 単位 | 指定 | |
G652D | |||
モード分野直径 | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0.5 | |
クラッディングの直径 | um | 124.8±0.7 | |
クラッディングの非環状 | % | ≤0.7 | |
Core-Cladding同心性の間違い | um | ≤0.5 | |
コーティングの直径 | um | 245±5 | |
コーティングの非環状 | % | ≤6.0 | |
クラッディング コーティングの同心性の間違い | um | ≤12 | |
ケーブルの遮断波長 | nm | acc≤1260 | |
減少(最高。) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
技術的なデータ
スパン:100m |
110kvの下 |
24core |
構造 変数 |
中央強さの部品:FRP |
直径:1.5mm |
緩い管(満ちているゼリー) |
外の直径:1.8mm |
|
内部外装のPE |
厚さ:0.9mm |
|
外の外装のPE |
厚さ:1.8mm |
|
技術 変数 |
Cableの外の直径 |
10.0mm |
ケーブルの横断面区域 |
95.03 mm2 |
|
繊維モデル |
G.652D |
|
ケーブルの重量 |
85kg/km |
|
評価される引張強さ(RTS) |
10 kn |
|
Minmumは可能にした張力(MAT)を |
4kn |
|
EDS |
3.2kn |
|
ヤングの係数 |
7.8 kn/mm2 |
|
熱膨張率 |
1.810-6/°C |
|
Crussの抵抗 |
長期:1100 n/100mm |
|
短期:2200 n/100mm |
||
許可の曲げ半径 |
(動いた場合)長期220のmm |
|
(置いた場合)短期360のmm |
4-144中心ADSS Fiber Optic Cable
繊維 計算 |
構造 |
繊維 管ごと |
緩い管 直径 (mm) |
CSMの直径 /padの直径(mm) |
わずかな厚さ の外のジャケット(mm) |
ケーブルの直径 (mm) |
ケーブル 重量 (kg/km) |
4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
