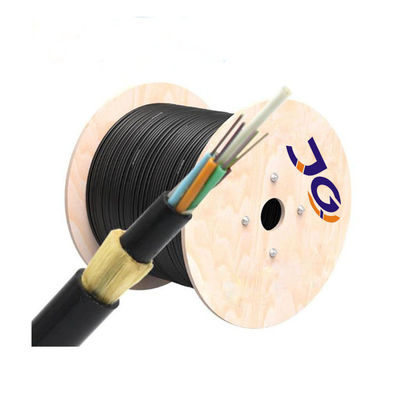

防水48中心500mのスパンOFC ADSSの光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
色: | カスタマイズされる黒 | 長さ: | 2kmまたはカスタマイズされた長さ |
---|---|---|---|
ジャケット材料: | PE | 名前: | ADSSの光ファイバーケーブル |
強さメンバー: | FRP | 適用: | 空気 |
実用温度: | -40 | +60 C | タイプ: | ADSS、S-Zはタイプを座礁させた |
繊維のタイプ: | G652D | パッキング: | 2-4km/woodenドラム |
ハイライト: | 緩い管ADSS繊維ケーブル,スパン490M ADSS繊維ケーブル,二重ジャケットADSS繊維ケーブル |
製品の説明
ADSSの緩い管の光ケーブルはスパン ジャケット伝達490のm – 950のm二倍になる

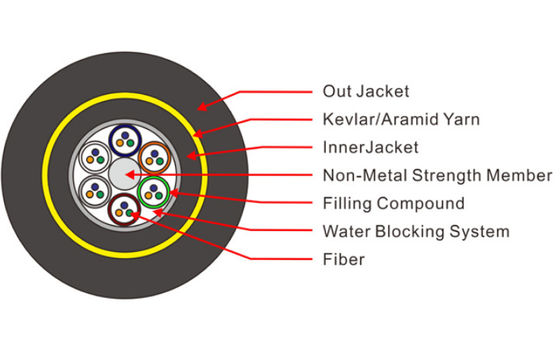

ADSS-48B1-PE-100横断面
ケーブルの構造 |
製品名 | ADSS-48B1-PE-100 |
中心は中心FRPを増強する |
2.0mm | |
緩い管(詰物のゲル) |
2.2±0.1mm | |
Outsheathの厚さのPE |
1.8±0.2mm | |
ケーブルの直径 |
10.0±0.3mm | |
ケーブルの重量 |
85±10%kg/km | |
緩い管(PC) |
4 | |
各管は繊維を含んでいる |
12cores | |
緩い管色 |
、青い、オレンジ、ブラウン緑、
|
|
光ファイバー色 |
、青い、オレンジ、ブラウン、自然な灰色緑 、赤い、黒い、黄色い、紫色の水ピンク |
指定
繊維の中心 | 32F | |
及びなさい(メートル) | 100つのM | |
Aramidの質 | 国際的なAのレベル | |
ジャケット材料 | PE | |
ジャケットの厚さ | 1.8 mm | |
風速(m/s) | <30> | |
ケーブルの外の直径OD | 9.8 ±0.5 mm | |
ケーブルの重量 | 85 kg/km | |
長さ/ドラム | 5km | |
5km/drum総重量 | 460kg | |
引張強さ(N/100mm) | 2200 | |
最低の曲げ半径(mm) | 空電 | 15D |
動的 | 25D |
G.652D | 50/125μm | 62.5/125μm | OM3-300 | ||
減少(+20℃) | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ≤3.0 dB/km | |
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ≤1.0 dB/km | ||
@1310nm | ≤0.36 dB/km | ||||
@1550nm | ≤0.22 dB/km | ||||
帯域幅(A)クラス | @850nm | ≥500 MHz·km | ≥600 MHz·km | ≥600 MHz·km | |
@1300nm | ≥1000 MHz·km | ≥1000 MHz·km | ≥1000 MHz·km | ||
開口数 | 0.200±0.015NA | 0.275±0.015NA | 0.275±0.015NA | ||
ケーブルの遮断波長のλcc | ≤1260nm |
ケーブルの構造の次元
繊維の計算 | 構造 | 管ごとの繊維 |
緩い管の直径 (mm) |
CSMの直径/パッドの直径 (mm) |
外のジャケットのわずかな厚さ (mm) |
ケーブルの直径 高さ (mm) |
ケーブルの重量 (kg/km) |
4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 82 |
6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 82 |
8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 82 |
12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 82 |
24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 85 |
36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.2 | 88 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.5±0.3 | 98 |
96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1.7 | 11.8±0.3 | 123 |
144 | 1+12 | 12 | 2.2±0.1 | 3.0/7.2 | 1.7 | 15.2±0.3 | 175 |

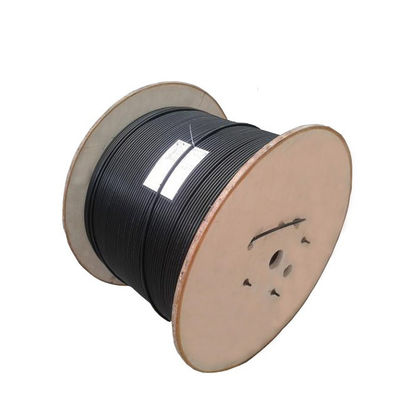

パッケージの細部
A.Companyの名前
B.Gross/Netの重量
C.Fiberのタイプ
D.Cableの長さ
船積み:
sea/byの空気か速達便によって、それは順序の量によって決まる
調達期間:
量(km) | 1-300 | 300の上 |
最も早い時間(日) | 7-10 | 交渉可能 |
