GYTS 24coreの管の光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
モデル番号: | GCYFY/GCYFTY | 繊維の計算: | 96の中心 |
---|---|---|---|
繊維のタイプ: | 単一モード/多モード | ジャケット: | PE/PVC/LSZH |
色: | 黒い | 製品名: | エア吹かれたマイクロ ケーブル |
長さ: | 2kmまたはカスタマイズされた長さ | 構造: | マイクロ ケーブル |
インストール: | アンテナか管 | ||
ハイライト: | 96の中心の光ファイバケーブル,ISO9001光ファイバケーブル,OEMの管の光ファイバケーブル |
製品の説明

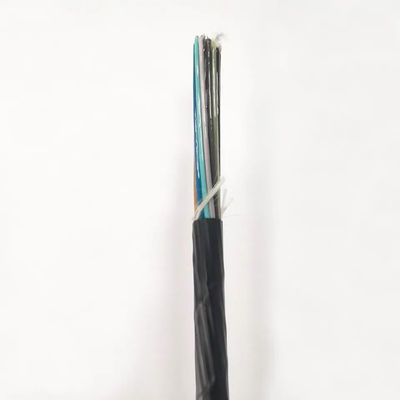

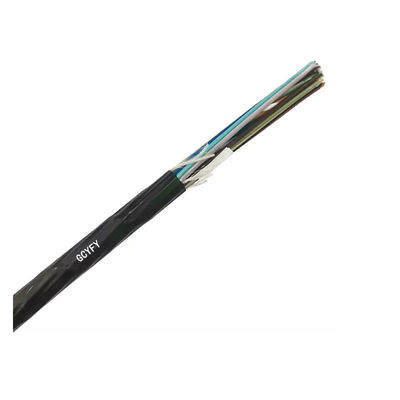

マイクロ空気膨らんだケーブル96の中心の光ファイバケーブルGCYFY/GCYFTY
管のマイクロ空気膨らんだケーブル96の中心の光ファイバケーブルGCYFY/GCYFTY
製品の説明
GCYFYの緩貝の歪んだエア吹かれたマイクロ ケーブルは置かれた、技術を置く既存のパイプライン ケーブルの限定によってそれから置く方法壊れ目エア吹かれて採用しないしパイプラインの利用の効率を改善し、そして拡大し易い外の保護管でまたはエア吹かれたマイクロ管強く引くことができる装甲構造および非金属補強を
光学特徴
項目 | 指定 |
繊維のタイプ | G.652D |
減少 | |
@ 1310 nm | ≤0.36 dB/km |
@ 1383 nm | ≤0.35 dB/km |
@ 1550 nm | ≤0.22 dB/km |
@ 1625 nm | ≤ 0.30 dB/km |
ケーブルの遮断波長(λcc) | ≤1260 nm |
ゼロ分散の波長(nm) | 1300 | 1324 nm |
ゼロ分散斜面 | ≤0.092 ps/(nm2.km) |
色彩分散 | |
@ 1288 | 1339 nm | ≤3.5 ps/(nm。km) |
@ 1550 nm | ≤18 ps/(nm。km) |
@ 1625 nm | ≤22 ps/(nm。km) |
PMDQ | ≤0.2 ps/km1/2 |
モード分野直径@ 1310 nm | 9.2±0.4 um |
中心の同心性の間違い | ≤0.6 um |
クラッディングの直径 | 125.0±0.7 um |
クラッディングの非環状 | ≤1.0% |
コーティングの直径 | 245±10 um |
証拠テスト | 100 kpsi (=0.69 Gpa)、1% |
繊維及び管色

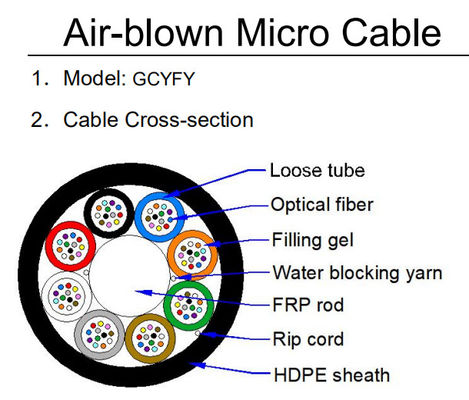

ケーブル変数
# | 項目 | 単位 | 変数 |
1 | 繊維の計算 | 96 | |
2 | いいえ管ごとの繊維の | 12 | |
3 | いいえ緩い管の | 8 | |
4 | 緩い管の直径 | mm | 1.5 |
5 | 中央強さメンバー | mm | 2.5 |
6 | 外の外装 | mm | 6.6 |
7 | いいえRipcordsの | 1 | |
8 | ケーブルの直径 | mm | 6.4±0.1 |
9 | ケーブルの重量 | kg/km | 40 |
10 | 減少1310 nm | dB/km | ≤0.36dB/km |
11 | 減少1550 nm | dB/km | ≤0.22dB/km |
12 | 色彩Disperson 1285-1330 nm | ps/nm.km | ≤3.5 |
13 | 色彩Disperson 1550 nm | ps/nm.km | ≤18 |
14 | ケーブルの遮断波長 | ʎcc | ≤1260nm |
15 | 繊維の遮断波長 | mm | ≤1470 |
16 | ゼロ分散 | 1300~1324nm | |
17 | ゼロ分散斜面 | ps/nm2 X km | ≤0.092 |
18 | 分極モード分散 | ps/km | 1.0 |
19 | 分極モード分散 | ps/km | 0.3 |
20 | モード分野直径 | µm | 1310 9.2 ± 0.4 |
21 | モード分野直径 | µm | 1550 10.4の± 0.8 |
22 | 中心のクラッディングの同心性の間違い | µm | ≤0.5 |
23 | クラッディングの直径 | µm | 125±1.0 |
24 | 非クラッディングの-環状 | % | ≤2.0% |
25 | コーティング-クラッディングの同心性の間違い | µm | ≤12 |
26 | 第一次コーティングの直径 | µm | 125±1.0 |
27 | 第一次コーティング材料(Uncolored) | 245 ± 10µm | |
28 | 繊維のカールの半径 | m | R≥4 |
29 | 引張強さ | N | 取付け:1000 最高。操作:600 |
30 | クラッシュの抵抗 | N/mm | 800/100 |
31 | 衝撃強度 | N.m | 影響エネルギー:450g*1m;シュモクザメの半径:12.5mm;影響の数:5明らかな付加の減少無し、繊維の壊れ目無しおよびケーブルの損傷無し。 |
32 | ねじり | 負荷:150N;周期の数:10;より角度:±180°明らかな付加の減少無し、繊維の壊れ目無しおよびケーブルの損傷無し。 | |
33 | よじれ | mm | 1000N/100mm |
34 | Min.曲げ半径 | 負荷25N、25cycles | |
35 | 取付け | ˚ C | -15˚ C~+60˚ C |
36 | 操作 | ˚ C | -35˚ C~+70˚ C |
37 | 貯蔵 | ˚ C | -35˚ C~+70˚ C |
プロダクト細部
