PEのジャケット48の中心自己支持ADSSの光ファイバケーブル

最小注文数量 : 1km パッケージの詳細 : 木のドラム
受渡し時間 : 5-8の仕事日 支払条件 : L/C、T/T、ウェスタン・ユニオン
起源の場所: 広州 ブランド名: JQ/OEM
証明: ISO9001 ROHS CE FCC モデル番号: ADSS-48B1

詳細情報

繊維のタイプ: 単一モードか多モード 色: カスタマイズされる黒
長さ: 2kmまたはカスタマイズされた長さ ジャケット材料: PE
名前: ADSSの光ファイバーケーブル 強さメンバー: FRP
適用: 空気 実用温度: -40 | +60 C
タイプ: ADSS、S-Zはタイプを座礁させた
ハイライト:

PE ADSSの光ファイバケーブル

,

OEM ADSSの光ファイバケーブル

製品の説明

48中心自己支持ADSS-DJの光ファイバケーブル



ADSSケーブルは緩く座礁する管である。繊維、250μmは高い係数のプラスチックから成っている緩い管に、置かれる。管は耐水性の満ちる混合物とarefilled。管(および注入口FRP (繊維強化プラスチック)のまわりで密集した、円ケーブルの中心に非金属中央強さメンバーとして)座礁する。ケーブルの中心が満ちる混合物で満ちていた後。それは薄いPE (ポリエチレン)の内部外装で覆われる。aramidの座礁させた層の後でヤーンは強さメンバーとして内部外装に加えられる、ケーブルはPEとまたは(anti-tracking)外の外装で完了する。

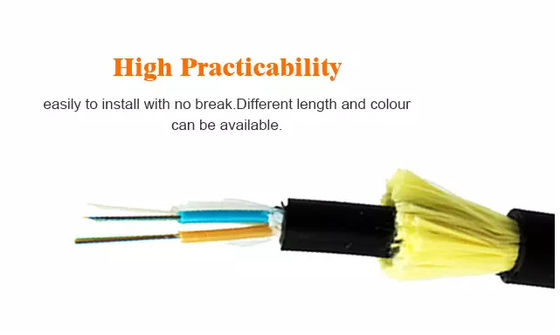

PEのジャケット48の中心自己支持ADSSの光ファイバケーブル 0



特徴
*中央強さメンバーとして単一の繊維強化プラスチック、緩い管の詰物の混合物

*力を止めないで取付けることができる
*氷および風によって引き起こされる負荷およびタワーおよびbackpropsの負荷を減らす軽量および小さい直径
*大きい径間長100m/200m/300m/400m
*引張強さおよび温度の良い業績
*設計寿命は30年、特別な管の詰物の混合物繊維の重大な保護を保障するためにである。
*パッケージ:2~4km/輸出木のドラム





光学特徴

項目 単位 指定
G652D
モード分野直径 1310nm um 9.2±0.4
1550nm um 10.4±0.5
クラッディングの直径 um 124.8±0.7
クラッディングの非環状 %  ≤0.7
Core-Cladding同心性の間違い um  ≤0.5
コーティングの直径 um 245±5
コーティングの非環状 %  ≤6.0
クラッディング コーティングの同心性の間違い um  ≤12
ケーブルの遮断波長 nm acc≤1260
減少(最高。) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22



PEのジャケット48の中心自己支持ADSSの光ファイバケーブル 1



技術的なデータ



スパン:100m



ケーブル タイプ



48の中心の二重ジャケットADSS



構造

変数



中央強さの部品:FRP



直径:2.1mm



緩い管(満ちているゼリー)



外の直径:1.8mm



内部外装のPE



厚さ:0.9mm



外の外装のPE



厚さ:1.8mm



技術

変数



ケーブルの外の直径



12.5mm



ケーブルの横断面区域



95.03 mm2



繊維モデル



G.652D



ケーブルの重量



135kg/km



評価される引張強さ(RTS)



10 kn



Minmumは可能にした張力(マット)を



4kn



EDS



3.2kn



E係数



12.1 kn/mm2



熱膨張率



1.9 10-6/°C



Crussの抵抗



長期:1100 n/100mm



短期:2200 n/100mm



許可の曲げ半径



(動いた場合)長期220のmm



(置いた場合)短期360のmm





構造および技術仕様ADSS-DJ (50-500mのスパン)



Ref.Outer

直径

(mm)



Ref.Weight

kg/km)



Rec.DailyMax.

働き

張力(kN)



最高

正当

働き

張力

[kN)



壊れ目

強さ

(kN)



強さ

メンバー

CSA.

(kN/mm2)



Modulusof

伸縮性

CSA

kNmm2) [



拡張

係数

(X10-6/K)



SuitableSpan

メートル

ABICP



PE









12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



|60



32.2



19.1



0.1



750



530



750



510



プロダクト ショー

PEのジャケット48の中心自己支持ADSSの光ファイバケーブル 2



適用

空気の置く方法のために適した

貯蔵/実用温度:-40℃~+70℃





パッケージの細部



輸出木のドラムは、ケーブルの正常な出荷の長さ1~4kmである。
他の長さはバイヤーによって必要であればまた利用できる。
印:通常私達は包装のテスト レポートだけを付けるが、あなたの要求は利用できる。
例えば:

A.Companyの名前
B.Gross/Netの重量
C.Fiberのタイプ
D.Cableの長さ

PEのジャケット48の中心自己支持ADSSの光ファイバケーブル 3







FAQ

1.Are tradning会社か製造業者か。
私達は研究、開発および生産を10年の経験の製造業者、私達専門にするである
光ファイバケーブルのため、ドロップ・ケーブルおよび道のコードのect。私達の工場は歓迎された広州都市に私達を訪問するためにある!

2.About質か。
私達は配達前にテストしたあらゆる繊維を時終了する生産。
価格の確認の後で、試供品が私達の質を点検することができるように要求できる。

3.Can小さい順序を受け入れるためか。
はい、小さい順序は利用できる。私達はビジネスは小さい順序から常にあることを私達が知っているように、私達の顧客の新しいプロジェクトを支える。

4.Whatはあなたの受渡し時間であるか。
通常3-7days仕事日について、それは順序の量によって主に決まる。
しかしplsは私達があなたの支払の後であなたの商品をできるだけ早く整理すること保証される。

5.Can OEMサービスを受け入れるためか。
はい、私達はOEMサービスを歓迎する。私達はプロダクトであなたのロゴを印刷してもいい。あなたからのどの考えでも利用できる。
